Lucernario tubolare vetrato SRD-Z

Panoramica

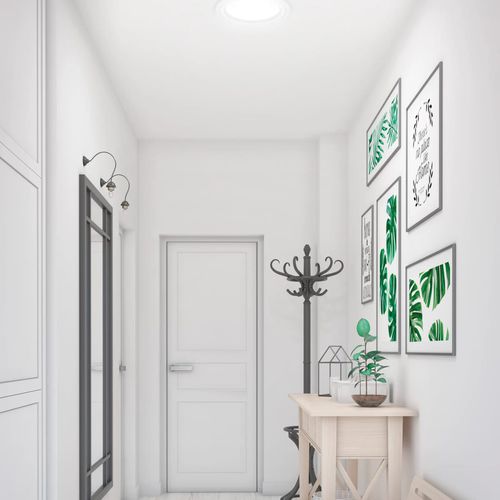

Il SRD-Z è un tunnel solare a cupola progettato per portare luce naturale in spazi interni di edifici con tetti inclinati (inclinazione 15°–60°) e coperture profilate fino a 45 mm. Utilizza un tubo trasmettitore rigido in alluminio ad alta riflettività, una cupola esterna resistente agli agenti atmosferici e un diffusore prismatico integrato per una distribuzione uniforme della luce in locali senza finestre come bagni, corridoi e cabine armadio.

Caratteristiche principali

• Immettere luce naturale in spazi interni privi di finestre
• Progettato per tetti inclinati da 15° a 60° con copertura profilata fino a 45 mm
• Tubo rigido in alluminio con rivestimento riflettente (fino al 98%)
• Diametri disponibili: 250 mm, 350 mm, 550 mm
• Diffusore prismatico integrato per distribuzione omogenea
• Kit luce LSO/SLO opzionale per illuminazione serale

Cupola
La cupola esterna è in policarbonato stabilizzato UV (3 mm), resistente ai raggi UV e agli agenti atmosferici. La forma arrotondata facilita il deflusso dell'acqua piovana e riduce l'accumulo di sporco, proteggendo l'interno del tubo e riducendo la manutenzione.

Tubo trasmettitore di luce
Il tubo interno è in alluminio rigido con rivestimento riflettente argentato che assicura fino al 98% di conduzione luminosa. Nastri di tenuta impediscono perdite di luce e ingresso di sporco. Lunghezze standard: 2100 mm per Ø250 e Ø350; 1800 mm per Ø550. Possibilità di estendere con moduli SRM fino a 12 m. Gli snodi SRK non sono inclusi di serie.

Diffusore
Il rivestimento interno è un diffusore prismatico integrato a soffitto che diffonde la luce in modo uniforme, garantendo un'illuminazione confortevole indipendentemente dall'angolo del sole. È possibile installare opzionalmente un kit luce SLO/LSO per illuminazione convenzionale serale.

Rivestimento esterno e aspetto
Il rivestimento esterno è in lamiera anticorrosione con scossalina integrata (Typ Z) per garantire una connessione impermeabile al tetto. Colori standard: antracite RAL 7016, grigio-marrone RAL 7022 e nero RAL 9005 per un aspetto contemporaneo.

Accessori

• Scossalina integrata (Typ Z)
• Kit di installazione e kit di fissaggio cupola
• Opzionali: kit luce SLO/LSO, snodo SRK45 (ove applicabile), moduli di estensione SRM

Installazione
Progettato per tetti inclinati con materiali di copertura profilati. Intervallo di pendenza d'installazione: 15°–60°. Include soluzioni di sigillatura e fissaggio per garantire un'installazione ermetica e impermeabile se montato con gli accessori originali.

Manutenzione e durabilità
Costruito per prestazioni durature e bassa manutenzione. Il materiale della cupola e il rivestimento metallico resistono ai raggi UV e agli agenti atmosferici. Il tubo e il sistema di tenuta riducono le perdite di luce e l'ingresso di sporco.

Specifiche tecniche

• Modello: SRD-Z
• Tipo di tunnel solare: A cupola per tetto inclinato
• Tipo di scossalina: Typ Z (scossalina integrata)
• Tipo di tetto e materiale: Tetto inclinato, copertura profilata
• Diametri disponibili: 250 mm, 350 mm, 550 mm
• Lunghezza standard del tubo: 2100 mm (Ø250 & Ø350), 1800 mm (Ø550)
• Apertura sul tetto: 325 x 325 mm (per Ø250)
• Apertura a soffitto: 310 mm (per Ø250)
• Tipo di tubo: Tubo rigido in alluminio con rivestimento riflettente
• Materiale della cupola: Policarbonato stabilizzato UV 3 mm
• Trasmittanza termica (valore U): 250 mm – 2.1 W/m²K; 350 mm – 2.0 W/m²K; 550 mm – 1.9 W/m²K
• Classe di tenuta all'aria: Classe 4
• Resistenza ai carichi discendenti: DL 2500
• Resistenza ai carichi di sollevamento: UL 3000
• Resistenza all'impatto (corpo duro piccolo): nessuna perforazione
• Resistenza all'impatto (corpo morbido grande): SB 800
• Tenuta all'acqua: Conforme
• Accessori inclusi / consigliati: Scossalina integrata, Kit di installazione, Kit fissaggio cupola; opzionali: snodo SRK45, moduli SRM, kit luce SLO/LSO
• Intervallo di pendenza d'installazione: 15° – 60°
• Peso del prodotto (confezione): 9.947 kg
• Dimensioni confezione (L x P x H): 0.31 m x 0.69 m x 0.875 m
