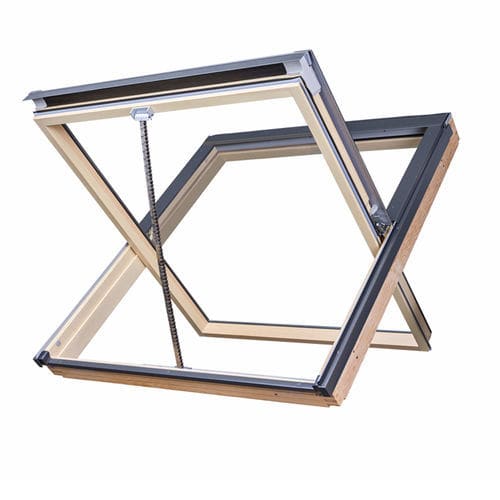

Botola di evacuazione fumi in legno FSR-U P5

per tetti

Panoramica La finestra di evacuazione fumo FSR‑U P5 combina le funzioni di protezione antincendio con la praticità di una finestra da tetto per l'uso quotidiano. In caso di emergenza elimina fumo e gas caldi per aumentare la sicurezza; nell'uso quotidiano fornisce ventilazione naturale e luce diurna, migliorando il comfort interno. La costruzione in legno massiccio, la finitura di alta qualità e l'unità vetrata P5 rendono il FSR-U P5 adatto a vani scala, edifici pubblici e ambienti in cui sono importanti prestazioni certificate e una maggiore resistenza all'effrazione.

Progettazione orientata alla sicurezza Il FSR‑U P5 è progettato per soddisfare i requisiti della norma EN 12101-2 per elevate prestazioni di estrazione fumi e per supportare un funzionamento stabile del sistema. L'attuatore a catena 24 V apre l'anta a 90° entro 60 secondi per ottenere l'area geometrica di estrazione dei fumi ottimale. L'ampia apertura consente inoltre l'uso come uscita di tetto sicura in caso di emergenza. Cerniere durevoli e un meccanismo di precisione garantiscono la stabilità strutturale sotto carichi specificati; il prodotto è utilizzabile anche in sistemi di ventilazione per gravità conformi a VdS 2221:2001‑08(01).

Installazione flessibile per diverse pendenze L'installazione è possibile su pendenze del tetto dal 15° al 90°, rendendo la finestra adatta a molti tipi di coperture inclinate e strutture impegnative. È disponibile un'ampia gamma di scossaline per l'adattamento a diversi rivestimenti del tetto. La finestra può essere completata con sensori, interruttori di ventilazione e sistemi di controllo remoto per adeguarsi ai requisiti tecnici mantenendo il comfort quotidiano.

Vantaggi principali

• Estrazione dei fumi in caso di incendio e ventilazione quotidiana
• Adatta a locali con umidità elevata
• Attuatore a catena per apertura/chiusura automatica
• Installazione su tetti inclinati con pendenza 15°–90°

Unità vetrata Il FSR‑U P5 è dotato di un'unità vetrata P5 anti-effrazione a doppia camera per un'elevata protezione contro gli accessi forzati attraverso il vetro. Il vetro laminato interno (classe P2A) trattiene i frammenti in caso di rottura per ridurre il rischio di lesioni e impedire accessi non autorizzati. Il vetro temperato esterno aumenta la resistenza a danni meccanici e agenti atmosferici; è coperto da una garanzia a vita contro la grandine come specificato dal produttore.

Rivestimento esterno Gli elementi esterni sono rifiniti con scossalina durevole e resistente alla corrosione nel colore RAL 7022. I materiali offrono elevata resistenza all'umidità, ai raggi UV e agli agenti atmosferici, garantendo protezione duratura e una finitura estetica compatibile con coperture moderne e tradizionali.

Finitura interna L'interno è realizzato in legno di pino di alta qualità, impregnato sottovuoto per proteggere da funghi e muffe, e verniciato con tre mani di vernice poliuretanica per ottenere una finitura bianca liscia, resistente all'umidità e senza venature visibili — adatta a cucine, bagni e ambienti che richiedono estetica e funzionalità.

Attuatore a catena L'attuatore a catena 24 V consente apertura/chiusura automatica quando collegato a un sistema di controllo e raggiunge l'apertura completa a 90° entro 60 secondi. Il meccanismo garantisce sollevamento stabile dell'anta e funzionamento affidabile sia in modalità estrazione fumi sia nell'uso quotidiano.

Caratteristiche / specifiche tecniche

• Modello: FSR-U P5
• Tipo: Finestra di evacuazione fumo / finestra da tetto per ventilazione quotidiana
• Apertura: anta apre a 90° (apertura totale)
• Attuatore: attuatore a catena 24 V; apertura completa in 60 s
• Vetratura: unità vetrata P5 anti-effrazione a doppia camera; vetro laminato interno classe P2A; vetro temperato esterno (garanzia produttore contro la grandine)
• Uso: estrazione di fumi in caso di incendio, ventilazione quotidiana, può essere usata come uscita di tetto
• Norme e conformità: progettato per rispettare EN 12101-2; compatibile con sistemi conformi a VdS 2221:2001‑08(01)
• Intervallo di pendenza di installazione: 15°–90°
• Finitura esterna: scossalina resistente alla corrosione (RAL 7022)
• Finitura interna: pino impregnato sottovuoto, tre mani di vernice poliuretanica, bianco
• Luoghi idonei: vani scala, edifici pubblici, locali con umidità elevata
• Esempio di dimensione mostrata: 78x78 cm (opzione di selezione)
• Opzioni aggiuntive: compatibile con sensori meteorologici, interruttori di ventilazione e sistemi di controllo remoto
