Botola di evacuazione fumi in acrilico FSP P2

in vetro tempratoin pinodispositivo di evacuazione dei fumi e del calore

Panoramica
Il lucernario di evacuazione fumi FSP P2 è progettato per i sistemi di estrazione fumi degli edifici, rimuovendo fumo e calore in caso di incendio. In condizioni ordinarie funge anche da finestra per tetto per ventilazione naturale e illuminazione. La sua costruzione e finitura lo rendono idoneo per vani scala e altri spazi con requisiti di evacuazione verificati.

Caratteristiche principali

• Estrazione dei fumi in caso di incendio e ventilazione giornaliera
• Due attuatori elettrici 24V per apertura automatica (sollevamento rapido e stabile)
• Adatto a tetti inclinati con pendenze dal 20° al 60°; applicabile a tetti piani con soluzioni d'installazione dedicate
• Unità vetrata antieffrazione: classe P2A

Progettazione per condizioni impegnative

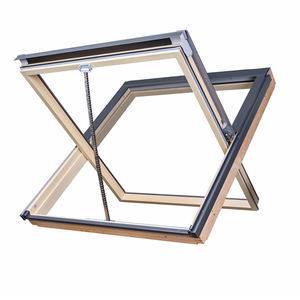

Il battente è sollevato da due attuatori elettrici e raggiunge un'apertura fino a 71° in circa 51 secondi a pieno carico. Le cerniere inferiori garantiscono un comportamento aerodinamico ottimale e il battente aperto protegge l'apertura di scarico dal vento. La struttura è conforme alla EN 12101-2:2003 ed è approvata per sistemi di estrazione fumi naturali.

Vetratura
La finestra è dotata di un'unità vetrata antieffrazione classe P2A. Lo strato laminato interno riduce la frammentazione e trattiene i frammenti per limitare accessi non autorizzati. Il vetro esterno è temperato da 4 mm con garanzia a vita di resistenza alla grandine. La camera è riempita con gas inerte argon.

Rivestimento esterno
La parte esterna è protetta da un rivestimento resistente alle intemperie, all'umidità, ai raggi UV e alle variazioni di temperatura. Colori disponibili: antracite RAL 7016, grigio-bruno RAL 7022 e nero RAL 9005. In combinazione con i nastri di raccordo adeguati (incluse soluzioni per tetti piani) assicura un collegamento ermetico e durevole alla struttura della copertura.

Finitura interna
Il telaio interno è in legno di pino impregnato a vuoto, trattato contro funghi e muffe, e verniciato due volte con vernice acrilica trasparente per proteggere dall'umidità e dall'invecchiamento. La finitura conferisce un aspetto naturale estetico.

Attuatori e funzionamento
Dotato di due attuatori 24V per apertura automatica azionata da un sistema di controllo. Il meccanismo è tarato per un sollevamento rapido, uniforme e stabile a pieno carico per garantire funzionamento affidabile in condizioni di emergenza.

Accessori e integrazione di sistema
Compatibile con sensori meteorologici, interruttori di ventilazione, telecomandi e altri componenti per adattarsi ai requisiti dell'impianto. Sono disponibili nastri di raccordo speciali per diversi tipi di coperture e metodi d'installazione.

Applicazioni

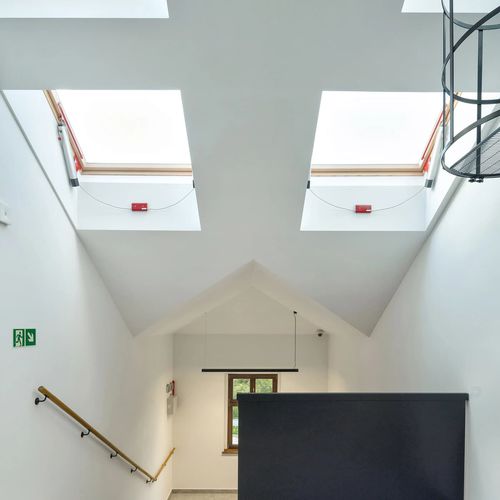

Progettato principalmente per sistemi di estrazione fumi in edifici pubblici e pluripiano (vanI scala, vie di fuga), pur essendo utilizzabile anche per ventilazione quotidiana e illuminazione naturale.

Specifiche tecniche

• Modello: FSP P2
• Uso previsto: Estrazione fumi (incendio) e ventilazione giornaliera / finestra per tetto
• Norme: Conforme a EN 12101-2:2003
• Meccanismo di apertura: 2×attuatori elettrici 24V (automatico)
• Angolo di apertura: fino a 71°
• Tempo di apertura: ~51 secondi fino all'angolo massimo a pieno carico
• Posizione cerniere: parte inferiore del telaio
• Adattabilità pendenza tetto: tetti inclinati 20°–60°; tetti piani con sistemi d'installazione dedicati
• Vetratura: unità P2A antieffrazione; strato laminato interno; vetro temperato esterno 4 mm; camera riempita con argon
• Rivestimento esterno: resistente alle intemperie (colori: RAL 7016, RAL 7022, RAL 9005)
• Finitura interna: pino impregnato a vuoto con due mani di vernice acrilica trasparente
• Garanzia: vetro temperato esterno coperto da garanzia a vita di resistenza alla grandine (come indicato)
• Applicazioni tipiche: vani scala e locali che richiedono prestazioni di estrazione fumi verificate
• Componenti opzionali: sensori meteo, interruttori di ventilazione, telecomandi, nastri di raccordo speciali
