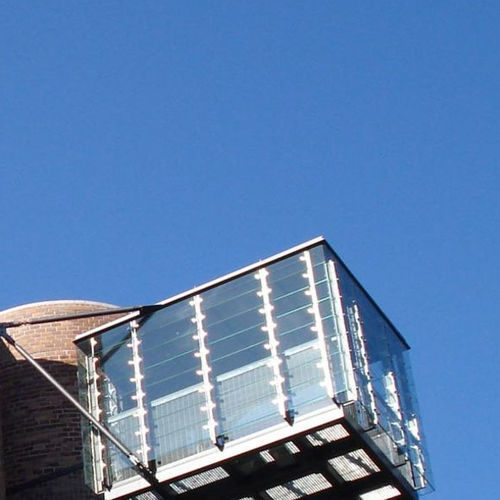

Rivestimento di facciata in fogli GG BH

in acciaio inossidabileverticalestrutturato

Descrizione del prodotto
Particolarmente indicato per rivestimenti a doppia pelle, questo sistema offre elevata flessibilità nella progettazione e nella struttura vetrata. Si tratta di una costruzione speciale la cui esecuzione tecnica viene definita in base alle esigenze del cliente. Si consiglia una consulenza tecnica prima della fase di progettazione.

Documentazione

• Sezioni del sistema GG BH (PDF, ca. 97,5 KB)
• Scheda tecnica GG BH (PDF, ca. 30 kB)

Progettazione

• Lamelle vetrate sovrapposte fissate per punti, ancorate alla sottostruttura in opera tramite pannelli inox pivotanti o fissi

Vetratura

• Vetratura brevettata
• LSG (vetro stratificato di sicurezza) composto da 2 × vetro temprato sottoposto a heat-soak o 2 × TVG (vetro termicamente rinforzato) o combinazioni secondo calcoli strutturali
• Spessore totale del vetro: 6–16 mm

Ferramenta

• Ferramenta in acciaio inossidabile (grado 1.4301)
• Azione tramite motore elettrico, opzionalmente 230 V o 24 V
• Classe di protezione del motore: IP 65

Trattamento della superficie

• Acciaio inossidabile 1.4301

Specifiche tecniche

• Applicazione: particolarmente per rivestimenti a doppia pelle
• Tipo di sistema: costruzione speciale realizzata secondo le esigenze del cliente
• Dettaglio di progettazione: lamelle vetrate sovrapposte fissate per punti, montate sulla sottostruttura in opera (pannelli inox pivotanti o fissi)
• Opzioni di vetratura: vetratura brevettata; vetro stratificato di sicurezza (LSG) 2 × heat-soaked o 2 × TVG secondo calcoli strutturali
• Spessore totale del vetro: 6–16 mm
• Materiale delle ferrature: acciaio inossidabile (grado 1.4301)
• Azionamento: motore elettrico opzionale 230 V o 24 V
• Classe di protezione dell'azionamento: IP 65
• Materiale/finitura superficiale: acciaio inossidabile grado 1.4301
• Documenti disponibili: Sezioni del sistema GG BH (PDF, ca. 97,5 KB) e Scheda tecnica GG BH (PDF, ca. 30 kB)
