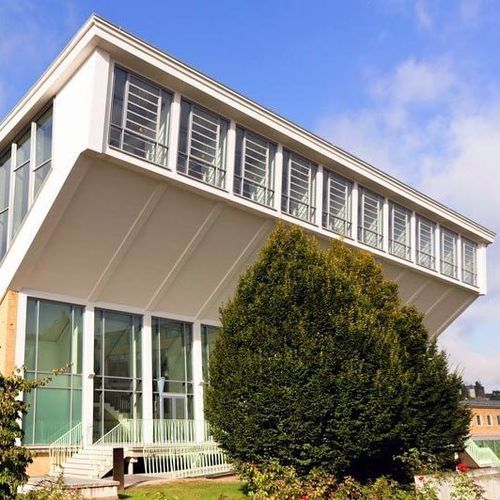

Finestra a lamelle TGL ISO

a bilicoa bilico con asse centralein PA

Prodotto

• Serie: TGL ISO — 24 BT 50 / 32 BT 60 / 44 BT 70

Descrizione del progetto

• Progettate per installazione in facciata verticale
• Profili telaio e lamelle: alluminio con composito termicamente isolante mediante profili PA6.6
• Riempimento: vetro doppio o pannello; vetrazione incorniciata su tutto il perimetro
• Lamelle oscillanti montate su perno orizzontale

Dimensioni profili

• Profondità complessiva del telaio: 50 mm
• Larghezza di faccia del telaio: 38 mm
• Larghezza di faccia della lamella verticale: 33 mm
• Larghezza di faccia della giunzione lamella orizzontale: 66 mm

Tipo di apertura

• Le finestre a lamelle sono costituite da una o più lamelle sovrapposte che ruotano su un asse orizzontale come un'anta oscillante. La parte inferiore si apre verso l'esterno sotto l'asse di rotazione e la parte superiore verso l'interno. L'asse di rotazione è normalmente centrato ma può essere spostato fino a 1/3–2/3 se necessario.
• Angolo di apertura standard: 78°; regolabile 0–90° se necessario

Guarnizioni

• Verticale: guarnizione a spazzola
• Giunzione profilo orizzontale: spazzola + EPDM

Ferramenta

• Ferramenta nascosta
• Realizzata con materiali resistenti alla corrosione; zincata

Superfici / Finiture

• Profili anodizzati; verniciatura a polvere o a liquido disponibile secondo RAL, NCS, DB
• Colori speciali disponibili su richiesta

Documentazione disponibile (schede tecniche / richiesta / testi di annuncio)

• Sezioni e schede tecniche di sistema per TGL ISO 24 BT 50 e TGL ISO 32 BT 60
• Schede tecniche: TGL ISO 24 BT 50, TGL ISO 32 BT 60, TGL ISO 44 BT 70
• Schede per richieste e testi di annuncio disponibili per le varianti BT 50 / BT 60 / BT 70

NSHEV – secondo DIN EN 12101-2:2003
Superficie di apertura aerodinamicamente efficace — secondo calcolo
Sicurezza funzionale — Re 1000
Funzionamento sotto carico — SL 0
Funzionamento a basse temperature, dipendente da dimensione e peso — T (-20)
Stabilità sotto pressione del vento — WL 3000
Resistenza al calore — B 300-E

Finestra – secondo DIN EN 14351-1
Permeabilità all'aria (EN 12207) — Classe 3 (versione speciale BT 60: Classe 4)
Tenuta alla pioggia battente (EN 12208) — Classe 6A (versione speciale BT 60: 7A)
Resistenza alla pressione del vento (EN 12210) — Classe C2 (versione speciale BT 60: C5)
Protezione acustica (EN ISO 717-1) — TGL ISO 32 BT 60: 39 dB
Esempi di trasmittanza termica (EN ISO 10077-1)* — TGL ISO 24 BT 50: 1,70 W/m²K (con vetro doppio); TGL ISO 32 BT 60: 0,99 W/m²K (con vetro triplo); TGL ISO 32 BT 60: 0,91 W/m²K (con pannello sottovuoto)
*Valori dipendenti dalle dimensioni e dal riempimento della finestra a lamelle

Specifiche tecniche

• Famiglia prodotto: TGL ISO (finestre a lamelle)
• Varianti strutturali disponibili: 24 BT 50, 32 BT 60, 44 BT 70
• Profondità del telaio: 50 mm
• Larghezze di faccia: telaio 38 mm; lamella verticale 33 mm; giunzione lamella orizzontale 66 mm
• Materiale lamella/telaio: profili in alluminio con composito isolante termico PA6.6
• Vetro / riempimento: vetro doppio o pannello; vetratura incorniciata su tutto il perimetro
• Apertura: perno orizzontale, anta oscillante; standard 78° (regolabile 0–90°); asse di perno centrato o spostato fino a 1/3–2/3
• Guarnizioni: spazzola verticale; spazzola + EPDM orizzontale
• Ferramenta: nascosta, resistente alla corrosione, zincata
• Superfici: anodizzato o verniciatura a polvere/verniciatura a liquido secondo RAL, NCS, DB; colori speciali su richiesta
• Prestazioni acustiche: fino a 39 dB (TGL ISO 32 BT 60)
• Esempi rappresentativi di trasmittanza termica: 1,70 W/m²K (24 BT 50 con vetro doppio); 0,99 W/m²K (32 BT 60 con vetro triplo); 0,91 W/m²K (32 BT 60 con pannello sottovuoto)
• Norme / classificazioni: NSHEV secondo DIN EN 12101-2; Requisiti finestra secondo DIN EN 14351-1 (permeabilità all'aria, tenuta, resistenza al vento come indicato sopra)
