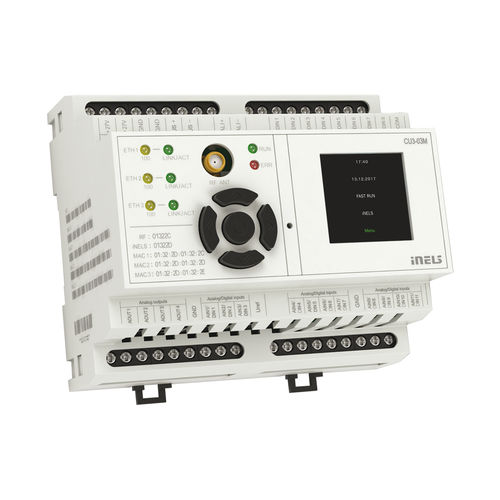

Unità di controllo centralizzata CU3-03M

su guida DIN

CU3-03M è una nuova versione migliorata di CU3-01M e CU3-02M. La nuova apparecchiatura HW permette la comunicazione con il bus DALI per collegare fino a 64 reattori elettronici (l'alimentatore interno del CU3-03M è in grado di alimentare i reattori collegati fino a un valore nominale di 64 mA). Interfaccia di comunicazione RF per il controllo dei ricevitori wireless iNELS RF Control (l'elenco attuale dei ricevitori supportati è disponibile nella Guida all'installazione iNELS). Il CU3-03M è dotato di tre porte Ethernet, una per le connessioni Ethernet (100 Mbps) e due per i controllori CU3-03M. Il CU3-03M ha un display TFT che mostra lo stato attuale e permette alcuni parametri di base dell'unità come la configurazione della rete, la data, l'ora o il servizio. Il movimento nel menu del CU3-03M è possibile utilizzando i pulsanti direzionali sul pannello frontale. I CU3-03M in 6-MODULE sono progettati per il montaggio in un quadro elettrico sulla guida DIN EN60715. Display TFT a colori. Numero massimo di unità: 64 Risoluzione 240 x 240 punti. Tensione di alimentazione 27 V DC. Dimensioni: 90 x 105 x 65 mm.
