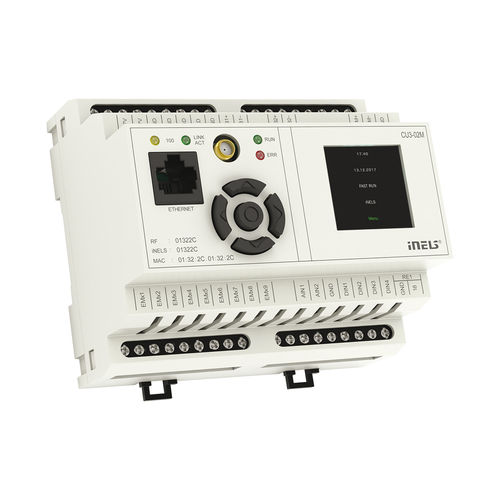

Unità di controllo centralizzata CU3-02M

su guida DIN

Le unità centrali sono il cervello del sistema iNELS BUS, un "mediatore" tra l'ambiente di programmazione dell'utente e i controllori, le unità e gli attuatori collegati al BUS. È possibile collegare direttamente fino a 2 linee di BUS in CU3-01M e CU3-02M, e su ogni BUS possiamo collegare fino a 32 unità iNELS3. La differenza principale tra CU3-02M e CU3-01M è che CU3-02M è inoltre dotato di un modulo RF che permette la comunicazione con unità selezionate dal sistema di controllo iNELS RF. Il progetto dell'utente e i dati ritentivi sono memorizzati in una memoria interna non volatile e il backup dei dati avviene senza tensione di alimentazione. Backup dell'orologio in tempo reale (RTC) per 10 giorni. Sistema di controllo dell'alimentazione - tensione di rete e stato della batteria di riserva. Possibilità di impostare la sincronizzazione del tempo tramite server NTP. Il connettore della porta Ethernet RJ45 si trova sul pannello frontale dell'unità, la velocità di trasmissione è di 100 Mbps. Per CU3-01M (02M) è possibile utilizzare 4 ingressi a potenziale zero per il collegamento di controllori esterni (pulsanti, interruttori, sensori, rilevatori, ecc.) e 2 ingressi analogici 0 - 30 V. CU3-01M (02M) è dotato di un display OLED che mostra lo stato attuale e abilita le impostazioni (impostazioni di rete, data, ora, servizio) dell'unità centrale CU3-01M (02M). Movimento nel menu CU3-01M (02M) tramite le frecce sul pannello frontale. CU3-01M (02M) in 6-MODULE sono progettati per il montaggio in un quadro elettrico sulla guida DIN EN60715. Ingressi: 4x NO o NC verso GND (-) 2x ingressi analogici 0÷30 Tensione di alimentazione / tolleranza: 27 V DC, -20 / +10 Potenza dissipata: max. 3 W Grado di protezione: Dispositivi IP20, IP40 con copertura nel quadro elettrico Installazione: al quadro elettrico sulla guida DIN EN60715
