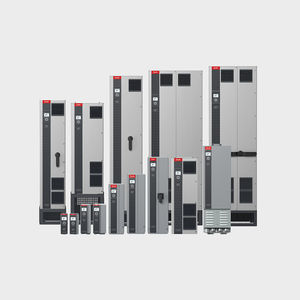

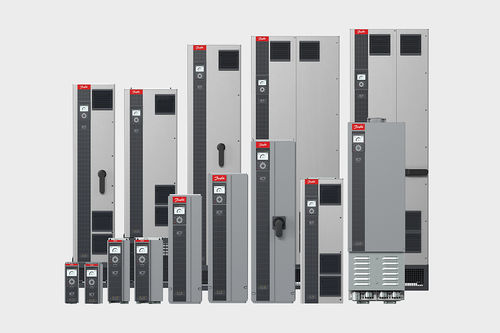

Inverter centralizzato IC7-HVACR

trifasemodulare

Panoramica
iC7-HVACR è un convertitore di frequenza di nuova generazione progettato per sistemi HVAC e refrigerazione a elevata efficienza energetica in edifici commerciali e industriali. Fornisce controllo modulare, connettività sicura e monitoraggio avanzato per installazioni impegnative e integrazione Industrial IoT.

Riepilogo prodotto
La famiglia iC7-HVACR comprende unità standard e una variante ULH (Ultra Low Harmonic) per una mitigazione avanzata degli armonici. Le unità sono adatte per montaggio a parete, in quadro o su pavimento e offrono funzionalità HVACR estese con sensori opzionali, analisi e connessioni di campo sicure.

Tensione di alimentazione e gamma di potenze

• Convertitori standard: 3 x 380-480 V AC — 1,1 – 710 kW
• Convertitori Ultra Low-Harmonic (ULH): 3 x 380-480 V AC — 22 – 160 kW

Caratteristiche principali

• Ingombro compatto per ridurre spazio di installazione e carico di raffreddamento
• Sicurezza informatica basata su hardware (chip crittografico) per trasferimento dati crittografato end-to-end e protezione da accessi non autorizzati
• Funzionalità specifiche HVACR con sensori aggiuntivi, analisi e connettività futura
• Filtro EMC integrato per le categorie C1, C2 e C3
• Varianti ULH con THDi molto basso (< 3–5%) per proteggere le apparecchiature da surriscaldamento e malfunzionamenti
• Porte Ethernet dual o RS485 integrate con supporto per BACnet/IP, Modbus TCP, EtherNet/IP, PROFINET RT, EtherCAT, BACnet MSTP e Modbus RTU
• Safe Torque-Off (STO) fino a SIL3 / Performance Level e (PLe) come standard
• Multipli sensori integrati con calibrazione per migliorare la precisione di controllo
• Raffreddamento back-channel che rimuove fino al 90% delle perdite di calore della sala elettrica per ridurre il carico HVAC
• Compatibilità con motori a induzione (IM) e a magneti permanenti (PM)
• Monitoraggio basato sulle condizioni (CBM) integrato per massimizzare la disponibilità
• Supporto per modelli virtuali per simulare l'ambiente del convertitore e ridurre i rischi negli upgrade

Variante ULH (Ultra Low Harmonic)
La variante ULH di iC7-HVACR offre una mitigazione avanzata degli armonici per reti sensibili e applicazioni con limiti stringenti di distorsione armonica, migliorando la qualità dell'alimentazione e la durata delle apparecchiature.

Note di installazione e applicazione

• Ottimizzato per installazione a parete, in quadro o su pavimento
• Progettato per sistemi HVACR di edifici commerciali e altri ambienti esigenti

Ecosistema digitale e strumenti

• Piattaforma di controllo modulare per estendere le funzionalità
• Compatibile con MyDrive® Suite e MyDrive Insight per configurazione, monitoraggio e analisi

Vantaggi

• Migliore efficienza energetica e costi operativi ridotti
• Riduzione delle perturbazioni armoniche e conformità ai requisiti di qualità della rete
• Maggior sicurezza informatica e integrazione BMS sicura
• Risparmio di spazio e riduzione della domanda di raffreddamento grazie al design compatto e al raffreddamento back-channel
• Costi del ciclo di vita inferiori e maggiore durata dell'apparecchiatura

Specifiche tecniche

• Famiglia prodotto: iC7-HVACR (varianti standard e ULH)
• Tensione di alimentazione: 3 x 380–480 V AC
• Gamma di potenze: standard 1,1–710 kW; ULH 22–160 kW
• Prestazioni armoniche: ULH THDi tipicamente < 3–5%
• EMC: filtro integrato per categorie C1, C2 e C3
• Connettività: doppio Ethernet o RS485; protocolli: BACnet/IP, Modbus TCP, EtherNet/IP, PROFINET RT, EtherCAT, BACnet MSTP, Modbus RTU
• Sicurezza funzionale: Safe Torque-Off (STO) fino a SIL3 / PLe come standard
• Raffreddamento: back-channel per ridurre le perdite termiche nella sala elettrica
• Sicurezza: chip crittografico hardware per trasferimento dati cifrato
• Sensori integrati: più sensori a bordo con supporto alla calibrazione
