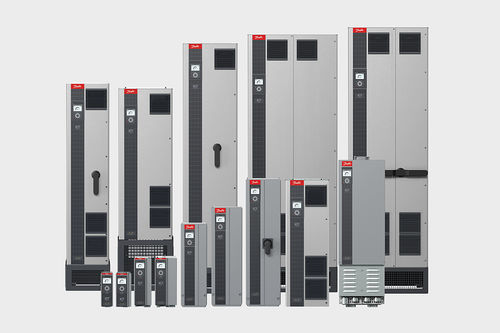

Inverter trifase IC7-AQUA

Panoramica
iC7-Aqua è un convertitore di frequenza di nuova generazione (VFD) ottimizzato per applicazioni idriche e acque reflue. Fornisce controllo preciso dei sistemi di pompaggio per ottimizzare i consumi energetici, ridurre gli stress meccanici e migliorare l'affidabilità in distribuzione idrica municipale, impianti di depurazione, dissalazione e purificazione industriale dell'acqua. Il vostro progetto. Il nostro convertitore.

Come funziona un VFD su una pompa
Un convertitore di frequenza regola la velocità della pompa per soddisfare la domanda reale del sistema invece di funzionare costantemente a piena velocità. Adeguando la velocità al flusso o alla pressione richiesti, i VFD possono:

• Risparmiare notevole energia: ridurre la velocità della pompa di circa il 20% può portare a risparmi energetici fino a ~50%
• Ridurre l'usura meccanica: avviamenti/arresti morbidi riducono colpi d'ariete e sollecitazioni su tubazioni, valvole e pompe
• Migliorare il controllo del processo: mantenere pressione, portata o livello dell'acqua con alta precisione

Tensione di alimentazione e range di potenza

• Convertitori standard: 3 x 380-480 V CA — 0,37–710 kW (0,5–1000 hp)
• Convertitori ULH (Ultra Low-Harmonic): 380-480 V CA — 22–160 kW (30–250 hp)

Caratteristiche principali e vantaggi

• Protezione pompa e applicazione: rilevamento funzionamento a secco per proteggere la pompa in assenza d'acqua
• Rilevamento fine curva: impedisce il funzionamento fuori dal range raccomandato per prevenire perdite
• Modalità riempimento tubazione & rampa valvola di non ritorno: elimina i colpi d'ariete e i picchi di pressione, riducendo la necessità di valvole di chiusura morbida esterne
• Monitoraggio condizioni: protezione e monitoraggio integrati dell'avvolgimento statore, vibrazioni ed envelope di carico per avvisi precoci
• Compensazione del flusso & modalità sleep: funzionamento intelligente in condizioni di bassa o nulla richiesta per risparmiare energia
• Controllore multi-pompa: gestisce sistemi multi-pompa per efficienza e disponibilità ottimali
• Automatic Energy Optimization (AEO) & Automatic Motor Adaptation (AMA): miglioramento dell'efficienza a carico parziale tramite algoritmi avanzati
• Pannello di controllo grafico: ampio display con menu intuitivi e assistenti di setup per una facile messa in servizio
• Installazione semplice: morsettiere componibili e ampio spazio cavi
• MyDrive® Insight: suite di strumenti di ingegneria per monitoraggio, parametrizzazione e troubleshooting
• Opzioni fieldbus integrate: supporta EtherNet/IP, PROFINET, Modbus TCP, EtherCAT e Modbus RTU per integrazione sistema
• Cybersecurity integrata: sicurezza hardware (chip crittografico) per trasferimento dati cifrato end-to-end
• Sicurezza funzionale integrata (STO): conforme a SIL3 / PLe con diagnostica interna

Variante Ultra Low-Harmonic (ULH) — vantaggi
La variante iC7-Aqua ULH è progettata per installazioni con reti elettriche sensibili e limiti armonici stringenti. Vantaggi:

• THDi < 3% a pieno carico (circa 3–5% a carico parziale)
• Fattore di potenza 1,0 — può eliminare la necessità di correzione di fattore di potenza esterna
• Design compatto e completamente integrato (3 fili ingresso / 3 fili uscita) che semplifica l'installazione
• Alta efficienza e componenti a valle (trasformatori, quadri) di dimensioni inferiori grazie a un profilo di potenza pulito
• Conformità futura alle norme armoniche

Applicazioni

• Distribuzione idrica municipale e stazioni di pompaggio
• Impianti di trattamento delle acque reflue
• Dissalazione e purificazione industriale dell'acqua
• Skid di pompaggio e sistemi multi-pompa

Specifiche tecniche

• Famiglia / modello: iC7-Aqua
• Tensione di alimentazione (standard): 3 x 380–480 V CA
• Gamma di potenza (standard): 0,37–710 kW (0,5–1000 hp)
• Tensione di alimentazione (ULH): 380–480 V CA
• Gamma di potenza (ULH): 22–160 kW (30–250 hp)
• Distorsione armonica ULH (THDi): < 3% a pieno carico (circa 3–5% a carico parziale)
• Fattore di potenza: fino a 1,0
• Sicurezza: STO integrato (conforme SIL3 / PLe)
• Funzioni di protezione: rilevamento funzionamento a secco, rilevamento fine curva, modalità riempimento tubazione, rampa valvola
• Funzioni di controllo: controllore multi-pompa, compensazione del flusso, modalità sleep, AEO, AMA
• Comunicazioni: opzioni fieldbus integrate (EtherNet/IP, PROFINET, Modbus TCP, EtherCAT, Modbus RTU)
• Sicurezza: chip crittografico hardware per trasferimento dati cifrato
• Interfaccia utente: pannello di controllo grafico con assistenti
• Varianti: standard e Ultra Low-Harmonic (ULH)
