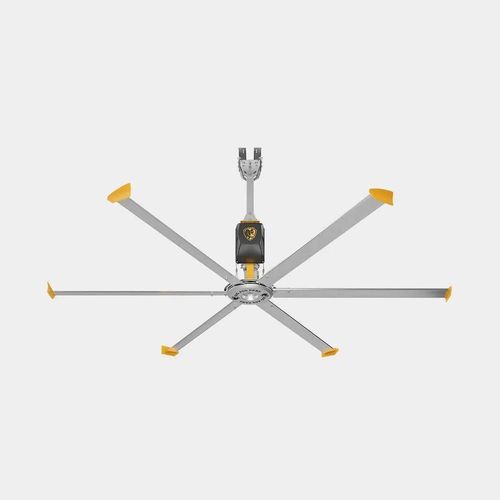

Ventilatore elicoidale SHOPFAN

da tettoindustrialeda interno

Panoramica
SHOPFAN è un ventilatore industriale HVLS da 14 ft che si collega a una presa standard da 15A. L'unità è fornita pre-cablata e testata in fabbrica per installazione immediata e regolazione tramite il controller OLED incluso.

Caratteristiche principali

• Pronto all'uso: Pre-cablato, testato in fabbrica, cavo di alimentazione da 15 ft incluso compatibile con prese standard 100–120V, 15A; montare, collegare e regolare la velocità dallo schermo OLED.
• Cambio industriale: Riduttore elicoidale ventilato con ingranaggi elicoidali inline; lubrificato a vita con olio sintetico e azionato da un motore industriale da 1.0 hp per un gruppo motore dimensionato per spazi industriali più piccoli.
• 59,425 CFM — copertura 14 ft: Sei profili alari Powerfoil brevettati con winglet offrono fino a 59,425 CFM su diametro da 14 ft; include un tubo di estensione da 2 ft e supporta montaggi su travi a I, bar joists, purlins Z o travi piene.
• Sicurezza ridondante: Cavi di sicurezza doppi, fermagli per profili, clip del mozzo, bulloneria Grade 8 e integrazione del relè antincendio forniscono livelli multipli di sicurezza meccanica ed elettrica.

Opzione di controllo

• Controller cablato standard: Incluso con ogni ventilatore; fornisce controllo a velocità variabile tramite un display OLED di facile uso. Protezione con codice opzionale disponibile per limitare l'accesso alle impostazioni.

Opzioni di montaggio

• Trave a I: Configurazione di montaggio standard per impianti industriali.
• Bar joists: Compatibile con soffitti a bar joist utilizzando staffe angolari e bulloneria Grade 8.
• Purlins Z: Adatto per strutture in lamiera con purlin Z (kit Z-purlin venduto separatamente).
• Trave piena / Glulam: Possibile installazione su travi piene o glulam; potrebbe richiedere valutazione strutturale.

Documentazione tecnica

• Scheda tecnica
• Garanzia
• Guida all'installazione
• Linee guida di ingombro (clearance guidelines)

Specifiche tecniche

• Famiglia modello: SHOPFAN
• Diametro ventilatore: 14 ft
• Portata massima: Fino a 59,425 CFM su 14 ft di diametro
• Profili alari: Sei Powerfoil brevettati con winglet
• Incluso: Tubo di estensione 2 ft
• Alimentazione: Si collega a 100–120V, 15A (cavo di 15 ft incluso)
• Motore: Motore industriale 1.0 hp
• Trasmissione: Riduttore elicoidale ventilato con ingranaggi elicoidali inline, lubrificato a vita
• Controller: Controller OLED cablato (velocità variabile; protezione con codice opzionale)
• Sicurezza: Cavi di sicurezza doppi, fermagli per profili, clip del mozzo, bulloneria Grade 8, integrazione relè antincendio
• Montaggio: Compatibile con travi a I, bar joists, purlins Z e travi piene (potrebbe essere richiesta verifica ingegneristica)
• Stato di spedizione: Pre-cablato e testato in fabbrica
