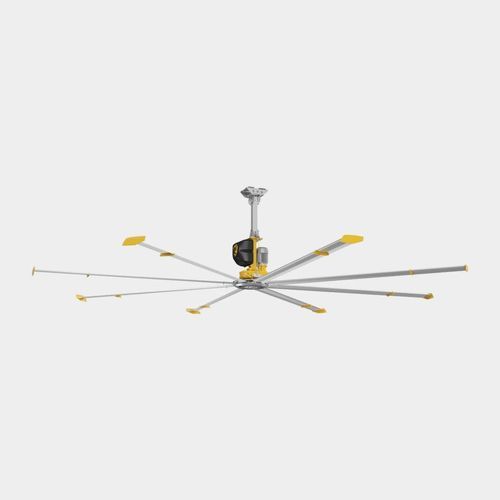

Ventilatore da soffitto assiale POWERFOIL® X4

montaggio a soffittoindustrialeda interno

PanoramicaPowerfoil X4 è un ventilatore HVLS industriale con profilo pale brevettato e scatola ingranaggi NitroSeal™ senza manutenzione. Progettato per muovere grandi volumi d'aria, ridurre i consumi energetici e garantire comfort durante tutto l'anno in strutture industriali e commerciali, offre coppia elevata, flusso d'aria costante e bassa emissione acustica.

Caratteristiche principali

• Classe IP56 — resistente a polvere, detriti e getti d'acqua ad alta pressione.
• Sensazione fino a 10° più fresco — il design della pala brevettata fornisce un flusso d'aria uniforme che può far percepire una temperatura inferiore fino a 10°F.
• Sotto 55 dBA — funzionamento con trasmissione a ingranaggi tipicamente inferiore a 55 dBA.
• Incremento di produttività — migliora comfort, retention e produttività degli operatori in aree climatizzate.

Vantaggi della trasmissione ingranaggiPowerfoil X4 utilizza una scatola ingranaggi NitroSeal™ pressurizzata con azoto per eliminare i cambi d'olio e ridurre il rischio di contaminazione. La scatola è progettata per fornire coppia sostenuta e bassa manutenzione, con tasso di guasto dichiarato inferiore all'1% dal produttore.

• Maggiore coppia e portata d'aria su ampi volumi industriali.
• Potenza a livello industriale con livelli di rumore controllati.
• Prestazioni costanti in condizioni operative gravose.

Tecnologia pale brevettataLa geometria delle pale si ispira ai profili alari degli aeromobili ed è ottimizzata per spostare grandi volumi d'aria in modo efficiente. Tre caratteristiche brevettate convogliano il flusso d'aria nella zona occupata per effetti misurabili sul comfort.

• Airfoil — profilo aerodinamico per spostare grandi volumi d'aria con consumo energetico ridotto.
• Airfence® — reindirizza il flusso d'aria verso la zona occupata invece di lasciarlo fuoriuscire dalle estremità delle pale.
• Winglet — riduce la resistenza per migliorare l'efficienza complessiva.

Opzioni di controllo

• Controller cablato standard — incluso: controllo a velocità variabile tramite touchscreen OLED; protezione con passcode opzionale per limitare l'accesso.
• Controller BAFCon — upgrade con SmartSense™ integrato che regola la velocità in base alle preferenze di temperatura. Rete: connette fino a 24 Powerfoil X4 e si integra con i sistemi di gestione dell'edificio (BMS).

Opzioni di montaggioPowerfoil X4 supporta diverse configurazioni strutturali per adattarsi alla struttura dell'impianto:

• I‑Beam — montaggio standard per la maggior parte degli edifici industriali.
• Bar Joists — compatibile utilizzando angolari e bulloneria Grade‑8 forniti dal cliente.
• Z‑Purlins — adatto per strutture in metallo; kit Z-purlin venduto separatamente.
• Solid Beam / Glulam — accettabile ma richiede revisione ingegneristica preventiva.

Manutenibilità e sicurezzaLe caratteristiche di progettazione riducono i tempi di fermo e semplificano le riparazioni: il motore è posizionato in offset per consentire la sostituzione senza smontare l'intero ventilatore (sostituzione prevista attorno a quattro fissaggi). Caratteristiche di sicurezza ingegnerizzate riducono i punti di guasto comuni.

Documentazione tecnica e guideSchede tecniche, informazioni sulla garanzia, guide di installazione e requisiti di ingombro sono disponibili dal produttore; consultare i documenti tecnici pubblicati per PDF e risorse di installazione.

Specifiche tecniche

• Modello commerciale: Powerfoil® X4
• Marca: Big Ass Fans
• Diametri disponibili: 12 ft, 14 ft, 16 ft, 18 ft, 20 ft, 24 ft
• Lunghezze tubo di estensione: 2 ft, 5 ft
• Opzioni di alimentazione: 200-240/1, 200-240/3, 400-480/3
• Opzioni controller: Standard (OLED cablato) e BAFCon (SmartSense™, connettibile in rete)
• Classe di protezione: IP56
• Livello sonoro tipico: sotto 55 dBA
• Trasmissione: scatola NitroSeal™ (pressurizzata con azoto, senza manutenzione)
• Tasso di guasto dichiarato dal produttore: inferiore all'1%
• Caratteristiche brevettate: profilo airfoil, Airfence®, winglet
• Montaggio: I-Beam, Bar Joists (con angle iron & hardware Grade‑8), Z-Purlins (kit venduto separatamente), Solid Beam/Glulam (revisione ingegneristica richiesta)
• Sostituzione motore: motore offset per sostituzione semplice (progettazione con quattro fissaggi)
• Integrazione BAFCon: connette fino a 24 ventilatori
