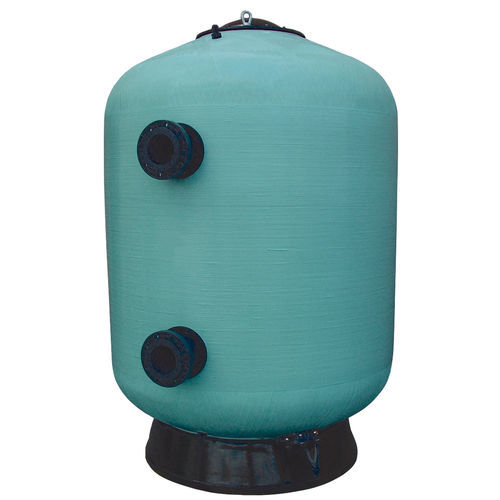

Filtro per piscina a sabbia OSLO

a filoper piscina pubblica

Panoramica I filtri verticali a bobina ad alte prestazioni AstralPool sono realizzati in poliestere rinforzato con fibra di vetro, completamente anticorrosivi, con elevata resistenza meccanica, chimica e termica. Una delle sue caratteristiche principali è l'altezza dello strato filtrante; più alto è lo strato, migliori sono le prestazioni. Caratteristiche

• Vaso Ø 400
• SPURGO MANUALE AD ARIA
• Tubazioni in PVC
• Vaso laterale Ø 400
• Piastra portaugelli in PP
• Collegamento per il lavaggio ad aria
• Piede in poliestere
• Vetro visivo: può essere collocato in diverse posizioni per l'ispezione del livello della sabbia e per il controllo dell'espansione dello strato durante il lavaggio
• Vaso laterale: rimovibile/posizionabile per scaricare il mezzo filtrante e facilitare l'accesso interno
• Piastra portaugelli: sistema a doppio fondo con piastra portaugelli per il lavaggio ad aria; riduce il consumo di acqua quando viene fornita aria durante il lavaggio ed elimina le zone di ristagno dell'acqua che si trovano nei modelli di bracci di raccolta convenzionali
• Sistemi di raccolta: sistema di raccolta a bracci con scanalature da 0. 3 mm uniformemente distribuite
.3 mm uniformemente distribuiti per una corretta circolazione dell'acqua
• Temperatura massima di esercizio 50ºC
• Conforme alla Direttiva Europea 97/23/CE sulle attrezzature a pressione (Sezione 3 dell'Articolo 3)
• Test di pressione idraulica a 1. 5 volte la pressione massima accettabile
• .5 x pressione massima accettabile
• Calcoli di resistenza e spessore basati sulle normative BS-4994 e AD-Merkblatt N1
• Particolari interni e tubazioni in PVC
• Piastre ugelli in PP
• Connessione inferiore per il lavaggio ad aria nei modelli con piastra ugelli
• Viti in acciaio inox AISI-316
• Giunti in EPDM
• Connessioni a scelta del cliente, 5 mm
• Bracci collettori con scanalature da 0.3 mm
• Chiusino sotto la piastra
• Pressione di esercizio 2.5 bar
• Pressione di lavoro 4 bar
• Svuotamento acqua inferiore
• Strato di filtrazione 1200 mm
• Strato di filtrazione 1500 mm
• Pannello manometrico
• Visura in metacrilato ø 135
• Visura in metacrilato ø 400
• Vaso laterale Ø 225 / Ø 400 / Ø 500 / Ø 600
• Connessione inferiore per il lavaggio ad aria inclusa di serie in tutti i modelli con piastre portaugelli
• Scarico sabbia inferiore, solo nel modello Oslo con bracci di raccolta

Vantaggi

• L'aumento del potere filtrante consente di ottenere una qualità dell'acqua più elevata, riducendo la torbidità e gli inquinanti.
• Il tempo di intervallo tra i lavaggi è maggiore con l'aumentare dell'altezza dello strato, con conseguenti interruzioni del filtro più brevi, minore consumo di acqua e minore erosione del materiale filtrante.
• Il filtraggio e il lavaggio più efficaci si ottengono grazie alla combinazione raccomandata di antracite, sabbia e ghiaia per strati alti 1,2 m, riducendo la perdita di carico e aumentando il potere di ritenzione.

Opzioni

• Occhiali
• Variazioni dell'area di filtraggio
• Peso totale in servizio
• Opzionalmente, possono essere fornite batterie a valvola
• Altezze speciali possono essere prodotte su ordinazione
• Rivestimento interno in vinilestere disponibile per la resistenza all'ozono (concentrazione massima di ozono 0,4 ppm) o ad altri agenti - specificare le caratteristiche del liquido per produrre il filtro su ordinazione
• Altre opzioni e pressioni disponibili su richiesta

Tabella delle parti di ricambio CODICE | Descrizione 04611 | 2,5 kg/cm² - Ø 1.050 - 25 m³/h - Uscite 75 mm 04612 | 2,5 kg/cm² - Ø 1.050 - 34 m³/h - Uscite 90 mm 04613 | 2,5 kg/cm² - Ø 1.200 - 33 m³/h - Uscite 75 mm 04615 | 2,5 kg/cm² - Ø 1.400 - 46 m³/h - Uscite 90 mm 04619 | 2,5 kg/cm² - Ø 1.600 - 60 m³/h - Uscite 110 mm 04623 | 2,5 kg/cm² - Ø 1.800 - 76 m³/h - Uscite 125 mm 04624 | 2,5 kg/cm² - Ø 1.800 - 101 m³/h - Uscite 160 mm 04626 | 2,5 kg/cm² - Ø 2.000 - 94 m³/h - Uscite 125 mm 04650 | 2,5 kg/cm² - Ø 1.200 - 45 m³/h - Uscite 110 mm 04651 | 2,5 kg/cm² - Ø 1.600 - 80 m³/h - Uscite 140 mm 04652 | 2,5 kg/cm² - Ø 2.000 - 125 m³/h - Uscite 160 mm 05168 | 4 kg/cm² - Ø 1.050 - 25 m³/h - Uscite 75 05169 | 4 kg/cm² - Ø 1.200 - 33 m³/h - Uscite 75 05170 | 4 kg/cm² - Ø 1.600 - 60 m³/h - Uscite 110 05171 | 4 kg/cm² - Ø 2.000 - 94 m³/h - Uscite 125 05172 | 4 kg/cm² - Ø 2.350 - 130 m³/h - Uscite 140 05173 | 4 kg/cm² - Ø 1.050 - 34 m³/h - Uscite 90 05174 | 4 kg/cm² - Ø 1.200 - 45 m³/h - Uscite 110 05175 | 4 kg/cm² - Ø 1.600 - 80 m³/h - Uscite 140 05176 | 4 kg/cm² - Ø 2.000 - 125 m³/h - Uscite 160 05177 | 4 kg/cm² - Ø 2.350 - 175 m³/h - Uscite 200 07436 | 4 kg/cm² - Ø 1.400 - 46 m³/h - Uscite 90 07437 | 4 kg/cm² - Ø 1.400 - 61 m³/h - Uscite 125 07438 | 4 kg/cm² - Ø 1.800 - 76 m³/h - Uscite 125 07439 | 4 kg/cm² - Ø 1.800 - 101 m³/h - Uscite 160 08693 | 2,5 kg/cm² - Ø 2.350 - 130 m³/h - Uscite 140 mm 08694 | 2,5 kg/cm² - Ø 2.350 - 175 m³/h - Uscite 200 mm 08704 | 2,5 kg/cm² - Ø 2.500 - 150 m³/h - Uscite 160 mm 08706 | 2,5 kg/cm² - Ø 2.500 - 200 m³/h - Uscite 225 mm 08708 | 2,5 kg/cm² - Ø 3.000 - 212 m³/h - Uscite 200 mm 08710 | 2,5 kg/cm² - Ø 3.000 - 282 m³/h - Uscite 250 mm 08712 | 4 kg/cm² - Ø 2.500 - 150 m³/h - Uscite 160 08714 | 4 kg/cm² - Ø 2.500 - 200 m³/h - Uscite 225 08716 | 4 kg/cm² - Ø 3.000 - 212 m³/h - Uscite 200 08718 | 4 kg/cm² - Ø 3.000 - 282 m³/h - Uscite 250 56935 | 2,5 kg/cm² - Ø 2.200 - 114 m³/h - Uscite 140 mm 56936 | 2,5 kg/cm² - Ø 2.200 - 152 m³/h - Uscite 160 mm 57810 | 4 kg/cm² - Ø 2.200 - 114 m³/h - Uscite 140 mm 57811 | Ø 2.200 - 152 m³/h - 4 kg/cm² 04616 | 2,5 kg/cm² - Ø 1.400 - 61 m³/h - Uscite 125 mm Caratteristiche/specifiche tecniche

• Materiale di costruzione: poliestere rinforzato con fibra di vetro (anticorrosione)
• Parti interne: PVC; piastre degli ugelli: PP
• Viti: Acciaio inox AISI-316; giunti: EPDM
• Temperatura massima di esercizio: 50ºC
• Pressioni di esercizio standard offerte: 2,5 bar e 4 bar
• Altezze dello strato filtrante: 1200 mm e 1500 mm (opzioni)
• Dimensioni delle fessure della piastra portaugelli: 0.5 mm (piastra dell'ugello) e bracci del collettore 0,3 mm
• Comprende opzioni per il vetro spia (metacrilato ø 135 e ø 400)
• Opzioni per il pozzetto: pozzetto superiore Ø 400; pozzetti laterali Ø 225 / Ø 400 / Ø 500 / Ø 600
• Conforme alla Direttiva Europea 97/23/CE; test di pressione idraulica a 1. 5x pressione massima accettabile; calcoli secondo la Direttiva Europea 97/23/CE.5x pressione massima accettabile; calcoli secondo BS-4994 e AD-Merkblatt N1
• Rivestimento interno opzionale in vinilestere per la resistenza all'ozono (specificare le caratteristiche del liquido)
