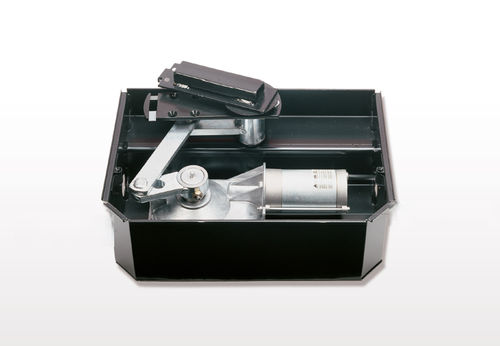

Automazione per cancello battente EM 73N

per cancellettoper motore a catenabattente

Panoramica
Operatore elettromeccanico interrato progettato per l'installazione a scomparsa su cancelli a battente residenziali. Mantiene l'estetica del cancello fornendo una motorizzazione a 24 V. Codice prodotto: 41060/001.

Vantaggi principali

• Installazione interrata invisibile che non altera il design del cancello.
• Tensione di alimentazione 24 V per maggiore sicurezza elettrica.
• Sicurezza anti-schiacciamento regolabile tramite centralina elettronica T4 POWER; lamiera trattata con cataphoresi per resistenza alla corrosione.
• Cassonetto autoportante e cinematismi a leve elettrozincati anticorrosione. Angolo di apertura standard 110°.
• Leva separata opzionale per apertura a 140°; gruppo pignone-catena opzionale fino a 180°.
• Sistema di rallentamento opzionale che consente movimento rapido in corsa e avvicinamento morbido in apertura/chiusura, eliminando urti e rimbalzi.
• Dispositivo di sgancio manuale d'emergenza SB73 disponibile; serratura a chiave opzionale impedisce l'attivazione accidentale della pedalina di emergenza ed è azionabile da entrambi i lati del cancello.

Dati tecnici
ALIMENTAZIONE PRINCIPALE: 230 V - 50 Hz
ALIMENTAZIONE MOTORE: 24 V cc
ANGOLO DI APERTURA: 110°, 140°, 180°
LIMITI DI APPLICAZIONE (LARGHEZZA / PESO): 1,8 m / 400 kg; 3,5 m / 200 kg*
GRADO DI PROTEZIONE: IP67
POTENZA ASSORBITA: 200 W
INTENSITÀ ASSORBITA: 10 A
COPPIA NOMINALE: 280 Nm
TEMPERATURA DI ESERCIZIO: -20° a +70° C
TEMPO DI APERTURA 110°: 20 s
RALLENTAMENTO: Opzionale
PESO DELL'OPERATORE: 9 kg
(* Serratura elettrica necessaria per ante superiori a 1,8 m.)

Specifiche tecniche

• Alimentazione principale: 230 V - 50 Hz
• Alimentazione motore: 24 V cc
• Coppia nominale: 280 Nm
• Potenza assorbita: 200 W
• Intensità assorbita: 10 A
• Grado di protezione: IP67
• Intervallo di temperatura di esercizio: -20° a +70° C
• Angolo di apertura standard: 110° (140° opzionale con leva separata; fino a 180° con pignone-catena)
• Tempo di apertura 110°: 20 s
• Peso dell'operatore: 9 kg
• Limiti di applicazione (larghezza/peso): 1,8 m / 400 kg; 3,5 m / 200 kg (serratura elettrica richiesta per ante > 1,8 m)
• Opzioni: sistema di rallentamento, leva separata (140°), pignone-catena (180°), sgancio manuale di emergenza SB73, serratura a chiave per la pedalina di emergenza
