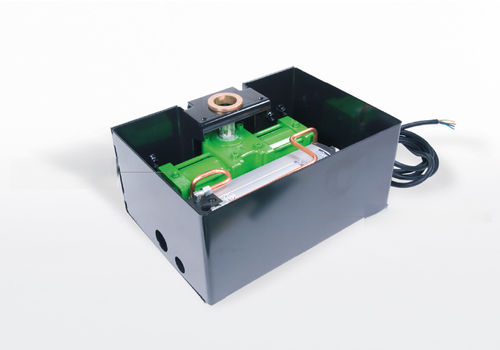

Automazione per cancello battente ZT 71

per cancellettobattente

Panoramica
Motoriduttore idraulico compatto interrato per cancelli a battente, adatto per installazioni residenziali e condominali. Modello ZT 71. Codice interno: 41056/002-004.

Caratteristiche

• Livelli di rumore molto bassi grazie al freno idraulico che rallenta il cancello durante apertura e chiusura per evitare rimbalzi e impatti.
• L'installazione interrata preserva lo stile e l'estetica del cancello.
• Sistema anti-schiacciamento con valvole di bypass molto sensibili, tarate in fase di installazione; la pressione idraulica viene interrotta immediatamente al rilevamento di un ostacolo.
• Cassone autoportante per una manutenzione semplice: il martinetto è accessibile rimuovendo la copertura in acciaio inox senza smontare l'anta.
• Dispositivo di sgancio manuale per manovrare il cancello in caso di interruzione di alimentazione.

Unità di controllo - Dati tecnici

• Tipi di unità di controllo: B5, SF5
• Alimentazione: monofase 230 V - 50 Hz
• Larghezza max dell'anta: B5 = 2,0 m; SF5 = 4,0 m
• Grado di protezione: IP54
• Potenza assorbita: 250 W
• Temperatura di esercizio: -20° a +70° C
• Portata pompa (Lt/min): 0,75 (B5), 0,75 (SF5)
• Pressione massima di esercizio: 40 Bar
• Tipo di olio: AprimOil
• Peso unità di controllo con olio: 5 kg
• Quantità olio unità di controllo: 1 Lt

Martinetto - Dati tecnici

• Angolo utile di funzionamento: 110° max.
• Peso massimo dell'anta: 800 kg
• Velocità angolare pompa a 0,6 Lt/min: 6°/s
• Velocità angolare pompa a 0,75 Lt/min: 7°/s
• Coppia nominale: 410 Nm
• Peso con olio: 12 kg
• Quantità olio: 1 Lt
• Tipo di olio: AprimOil

Specifiche tecniche

• Modello: ZT 71
• Codice interno: 41056/002-004
• Applicazione: motoriduttore idraulico interrato per cancelli a battente (residenziale e condominiale)
• Unità di controllo: B5, SF5
• Alimentazione: monofase 230 V - 50 Hz
• Larghezza max anta: B5 = 2,0 m; SF5 = 4,0 m
• Grado di protezione: IP54
• Potenza assorbita: 250 W
• Intervallo di temperatura: -20° a +70° C
• Portata pompa (unità di controllo): 0,75 Lt/min
• Pressione massima di esercizio: 40 Bar
• Tipo di olio: AprimOil
• Peso unità di controllo con olio: 5 kg; quantità olio: 1 Lt
• Angolo utile (martinetto): 110° max.
• Peso max anta (martinetto): 800 kg
• Velocità angolari (martinetto): 6°/s a 0,6 Lt/min; 7°/s a 0,75 Lt/min
• Coppia nominale (martinetto): 410 Nm
• Peso martinetto con olio: 12 kg; quantità olio: 1 Lt
