Turbina per dighe

idraulica

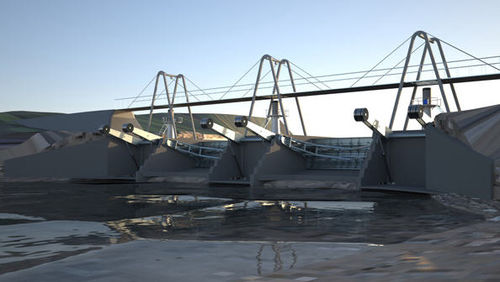

Sfruttamento delle risorse idriche delle valli mediante impianti modulari con turbine di tipo Kaplan. Questi impianti si basano sulla costruzione di microdighe consecutive lungo le valli in sostituzione delle grandi dighe, riducendo al minino le opere civili. :: CARATTERISTICHE PRINCIPALI L’impianto modulare può ospitare una o due turbine di tipo Kaplan da 300-500 kW, ciascuna delle quali richiede appena 11m3/s di acqua fluente a macchina. Le turbine Kaplan sono turbine a reazione e ad ammissione totale che presentano velocità specifiche (ns) alte; pertanto non richiedono grandi salti d’altezza netta (Hs): fra 5 e 60 metri è sufficiente, ma se la portata è elevata e il più possibile costante. L’abbassamento della superficie necessario (5 metri) per il funzionamento ottimale di queste centrali idriche si ottiene mediante una piccola diga realizzata con una paratoia metallica che, azionata tramite meccanismi idraulici e contrappesi, permette di trattenere il flusso dell’acqua in modo che avvenga il salto e/o da lasciar passare l’acqua, i pesci, i detriti o i rami se necessario. In questi impianti è molto importante il tubo di aspirazione, poiché è questo a provocare la depressione nella ruota che comporta un aumento del 30% circa nella resa della turbina. Nella progettazione ADES, questo componente è situato sopra il letto fluviale, pertanto l’impatto ambientale è nullo: non sono necessari scavi nel letto del fiume e, in questo punto, l’équipe di R&S svolge degli studi specifici per trovare in ogni flusso dell’acqua la posizione migliore per il tubo di aspirazione, onde evitare eventuali problemi di cavitazione e ottenere la massima resa dell’impianto.
