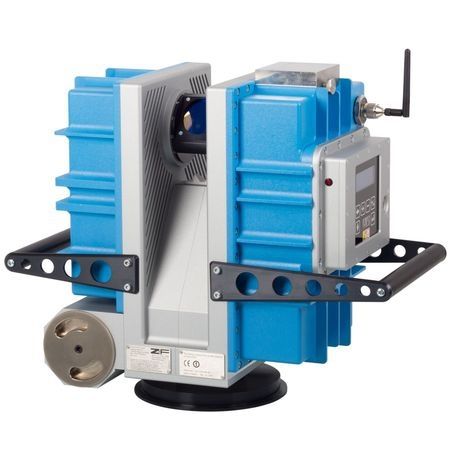

Scanner laser IMAGER® 5006EX

3D

Sulla base dello scanner laser di alta qualità Z+F IMAGER®, Zoller + Fröhlich GmbH e DMT GmbH & Co. KG hanno sviluppato uno scanner laser 3D antideflagrante. Lo Z+F IMAGER® 5006EX è un pioniere dei rilievi nelle miniere sotterranee e nelle industrie in cui sono presenti atmosfere esplosive. Lo Z+F IMAGER® 5006EX è il primo scanner laser 3D approvato ATEX al mondo per l'uso in applicazioni minerarie e industriali in condizioni esplosive. Lo Z+F IMAGER® 5006EX è approvato in classe I e classe II secondo la direttiva ATEX 94 / 9 / EG. La direttiva ATEX 94 /9 / EG "Apparecchi e sistemi di protezione destinati ad essere utilizzati in atmosfere potenzialmente esplosive" è uno standard europeo. L'approvazione ATEX per queste apparecchiature è ampiamente accettata anche al di fuori della comunità europea. Lo scanner laser ha una portata nominale di 79 m. Questa gamma di distanze rende possibile l'uso efficiente dello scanner in quasi tutte le applicazioni esplosive. Il campo visivo di 310° verticale e 360° orizzontale copre un'area di scansione molto ampia, che consente una documentazione completa con relativamente poche posizioni di scansione. Il concetto stand-alone garantisce una maggiore flessibilità. Nessuna attrezzatura esterna è necessaria per la scansione sul campo. Per questo motivo sono escluse ulteriori fonti di accensione in atmosfere esplosive. Sistema verticale: specchio rotante Sistema orizzontale: dispositivo rotante Campo visivo verticale: 310° Campo visivo orizzontale: 360° Risoluzione verticale: 0.0018° Risoluzione orizzontale: 0.0018° Precisione verticale: 0.007° rms Precisione orizzontale: 0.007° rms Velocità di scansione: ≤ 50 r / s (3.000 r / min) max.
