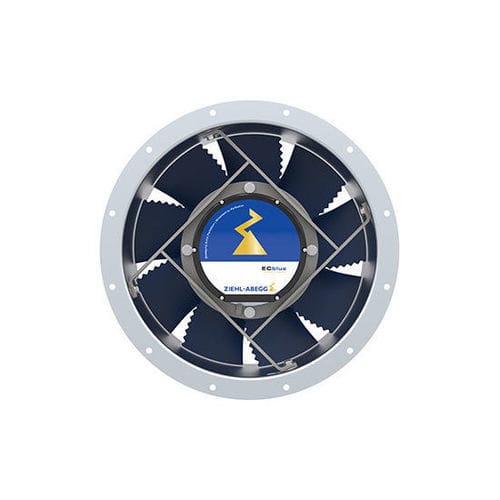

Ventilatore assiale MAXVENTOWLET

industrialein acciaio galvanizzatoin acciaio inossidabile

Panoramica
Il ventilatore assiale a media pressione MAXventowlet integra la geometria delle pale biomimetiche di ZIEHL-ABEGG per ridurre le emissioni acustiche e garantire un'elevata densità di prestazione nelle applicazioni di ventilazione industriale. Il design modulare copre diametri delle pale da 315 a 1.400 mm e offre diverse configurazioni di materiali e carter per adattarsi alle esigenze dell'impianto.

Specifiche del prodotto
Questo ventilatore assiale modulare e ad alte prestazioni è configurabile secondo le specifiche del cliente. Il design delle pale biomimetiche assicura un flusso efficiente con riduzione del rumore. Opzioni: pale in composito ad alte prestazioni ZAmid®, materiali delle pale alternativi, carter corti e lunghi conformi a Eurovent, e tecnologie motore AC o EC (ECblue). La serie MAXventowlet è conforme alla Direttiva ErP vigente ed è disponibile in configurazioni ATEX categorie 2 e 3. Prestazioni: portate fino a 144.500 m3/h e pressioni statiche fino a 2.200 Pa.

Proprietà e caratteristiche speciali

• Riduzione delle emissioni sonore grazie alla geometria biomimetica delle pale
• Angolo delle pale impostato in fabbrica combinato con il numero di pale per un adattamento ottimale al punto di funzionamento
• Opzioni di carter corto e lungo secondo Eurovent (taglie 315–1.400 mm)
• Materiali del carter: acciaio zincato, inox 304 o 316L; verniciatura o zincatura a caldo opzionali
• Equilibratura dinamica su due livelli per funzionamento regolare e durata
• Conforme alla Direttiva ErP
• Progettato per atmosfere esplosive: zone 1 & 2 (gas) e 21 & 22 (polveri) secondo la Direttiva 2014/34/UE

Concetti motore

• Motori a rotore interno
• Motori a rotore esterno
• Standard motore IEC, NEMA e altri disponibili su richiesta
• Tecnologia ECblue con controller integrato su misura per il ventilatore disponibile

Versione antideflagrante (dettagli selezionati)

• Disponibile in 14 taglie (315–1.400 mm)
• Classe di temperatura T4 / T125°C
• Gruppo di apparecchi IIB + H2 / IIIC
• Opzione motore a rotore interno (AC)
• EPL: Gb / Gc / Db / Dc
• Zone: 1 / 2 / 21 / 22
• Tipo di protezione di accensione del motore: Ex db / Ex db eb
• Tipo di protezione di accensione del ventilatore: Ex h (sicurezza costruttiva “c”)
• Temperature ambientali utilizzabili da -20/-60 a +40/+60 °C a seconda della configurazione
• Certificati: ATEX, IECEx

Specifiche tecniche

• Serie / Modello: MAXventowlet
• Design pale: biomimetico, composito ad alte prestazioni ZAmid® (leggero, resistente alla corrosione)
• Taglie disponibili: 315 mm a 1.400 mm (14 taglie)
• Portata max.: fino a 144.500 m3/h
• Pressione statica max.: fino a 2.200 Pa
• Carter: acciaio zincato, inox 304 o 316L; verniciatura o zincatura a caldo opzionali
• Lunghezze carter: corto e lungo secondo Eurovent
• Equilibratura: equilibratura dinamica su due livelli
• Tecnologie motore: rotore interno AC, EC (ECblue), rotore esterno; IEC, NEMA e altri su richiesta
• Protezione contro le esplosioni: categorie ATEX 2 e 3; opzioni per zone 1/2/21/22; EPL Gb/Gc/Db/Dc
• Classi di temperatura e intervalli ambientali: T4 / T125°C; funzionamento da -20/-60 a +40/+60 °C a seconda della configurazione
• Conformità / Certificati: conforme alla Direttiva ErP; ATEX e IECEx disponibili; certificati aggiuntivi su richiesta
