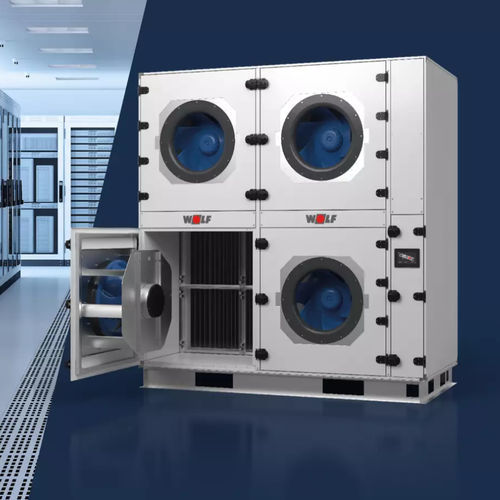

Intercambiadores data center compatto DCA

energeticamente efficiente

Panoramica
La fan wall DCA è una soluzione di raffreddamento modulare e scalabile per data centre enterprise, colocation e hyperscale. Ogni modulo fornisce fino a 500 kW di capacità frigorifera ed è progettato per densità di rack in aumento. Le unità compatte si installano all'esterno della sala server nel corridoio tecnico e funzionano senza distribuzione dell'aria su pavimento sopraelevato. Grandi scambiatori ad alta efficienza consentono una dissipazione del calore IT efficiente in termini di spazio ed energia.

Prestazioni ed efficienza
Layout componenti ottimizzato, bassa resistenza al flusso d'aria e controllo sequenziale intelligente riducono i consumi rispetto a soluzioni standard. Ampie superfici di scambio con passo delle alette ottimizzato e motori EC classe IE5 con PFC attivo garantiscono alte prestazioni termiche con basso consumo elettrico.

Caratteristiche funzionali principali

• Capacità di raffreddamento: fino a 500 kW per unità
• Installazione all'esterno della sala server nel corridoio tecnico; non è richiesto pavimento sopraelevato
• Grandi scambiatori ad alta efficienza per affidabile dissipazione del calore
• Progettazione del flusso d'aria ottimizzata per ridurre le perdite di pressione
• Motori EC classe IE5 con PFC attivo
• Valvola di controllo 2 vie indipendente dalla pressione (PICV) per portata e trasferimento termico stabili
• Layout componenti ottimizzato e bassa resistenza al flusso d'aria

Installazione, modularità e logistica
I moduli DCA possono essere installati affiancati o impilati verticalmente per aumentare la capacità e integrare la ridondanza. La larghezza delle unità è basata sulle dimensioni Euro pallet per carichi di trasporto densi. Il preassemblaggio in fabbrica riduce i tempi di installazione in cantiere; tasche per carrelli elevatori facilitano la movimentazione sicura.

Gestione e controllo

• Ogni unità include un quadro di controllo integrato; quadro esterno opzionale
• Sistema di controllo completamente integrato e cablato, testato e preconfigurato in fabbrica
• Opzioni di controllo intelligente: controllo pressione costante (lato aria) basato su ΔT-velocità dell'aria variabile o configurazione personalizzata
• Supporta BACnet IP, BACnet MS/TP (tramite modulo), Modbus RTU/TCP/IP e interfacce RS
• Modalità di funzionamento master/slave o teamwork; opzioni di programmazione individuali

Manutenibilità e servizio
L'accesso completo alla manutenzione è garantito tramite lo sportello del ventilatore dal corridoio tecnico, consentendo tutte le operazioni senza entrare nella sala server. Include cerniere rinforzate, dispositivo di arresto di sicurezza integrato e sostituzione rapida dei filtri tramite lo sportello, progettati per ridurre l'impegno manutentivo durante il ciclo di vita.

Conformità data centre e affidabilità

• Integrità strutturale e qualità testate secondo DIN EN 1886
• Conforme a EN 50600 / ISO/IEC 22237 / ASHRAE TC 9.9
• Ventilatori specifici per data centre con PFC attivo
• Prestazioni ventilatori certificate ISO 5801
• Backup UPS per il sistema di controllo
• Doppia alimentazione (dual feed) per massima affidabilità operativa
• FAT opzionale (Factory Acceptance Test) inclusi test funzionali e integrazione BMS

Punti di forza / Vantaggi del prodotto

• Sistema fan wall modulare per raffreddamento scalabile dei data centre
• Grandi superfici di scambio per efficace trasferimento termico
• Ridotti tempi di installazione grazie al preassemblaggio in fabbrica e alla predisposizione Plug&Play
• Configurazione affiancata o impilabile per capacità scalabile e ridondanza
• Display touch 7" per gestione e monitoraggio locale

Benefici operativi illustrati

• Non è richiesto pavimento sopraelevato — raffreddamento ad alte prestazioni senza pavimento tecnico
• Manutenzione agevole — tutte le operazioni possono essere effettuate dal corridoio tecnico
• Gestione termica ottimizzata — supporta containment corsia calda e ricircolo dell'aria calda
• Distribuzione efficiente dell'aria fredda — erogazione uniforme dell'aria fredda nella corsia fredda tramite le fan wall

Specifiche tecniche

• Nome modello: DCA
• Capacità di raffreddamento: fino a 500 kW per unità
• Tecnologia motore: motori EC classe IE5 con PFC attivo
• Controllo: quadro integrato testato in fabbrica; supporta BACnet IP, BACnet MS/TP (tramite modulo), Modbus RTU/TCP/IP e interfacce RS
• Idraulica: valvola di controllo 2 vie indipendente dalla pressione (PICV)
• Installazione: all'esterno della sala server nel corridoio tecnico; affiancato o impilabile verticalmente; tasche per carrelli elevatori per trasporto
• Manutenzione: accesso completo tramite sportello ventilatore; cerniere rinforzate e arresto di sicurezza integrato; sostituzione rapida dei filtri
• Norme e conformità: testato DIN EN 1886; conforme a EN 50600 / ISO/IEC 22237 / ASHRAE TC 9.9; prestazioni ventilatore certificate ISO 5801
• Affidabilità: backup UPS per il sistema di controllo; doppia alimentazione (dual feed)
• Opzioni in fabbrica: cablaggio completamente integrato, preconfigurazione, FAT opzionale (Factory Acceptance Test)
