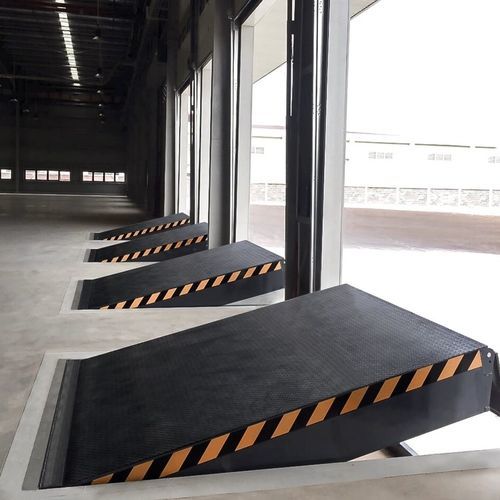

Pedana di carico elettroidraulica RH12B

con labbro girevole

RH12B 2000x2560 [mm] è una rampa di carico/scarico elettroidraulica con una spondina ribaltabile. L'installazione della rampa e la preparazione della nicchia sono molto semplici, in quanto questo modello ha una costruzione autoportante. La dimensione della rampa e il tipo di fissaggio sono stati scelti in modo da permettere il suo montaggio in boccaporti prefabbricati standard con un sottosquadro per l’ascensore dell’auto. La pedana viene movimentata da 2 motori idraulici (la spondina è azionata tramite un attuatore separato). La pedana è fatta di lamiera con spessore di 8 [mm], becco 15[mm], tipo S235JR. Nella rampa sono stati utilizzati rinforzi longitudinali e trasversali in acciaio ad alta resistenza S355NL. La parte posteriore della pedana funziona tramite tre cerniere. Funzionamento La rampa viene comandata con pulsante unico. Dopo aver premuto il pulsante il pianale viene sollevato dalla posizione di riposo, e dopo aver raggiunto la posizione estremamente in alto il becco si solleva. Rilasciando il pulsante si abbassa automaticamente la piattaforma e si appoggia la spondina sul pianale del veicolo. Sicurezza • un "arresto di sicurezza" completamente idraulico formato da una valvola incorporata nell'attuatore per bloccare i cavi in caso di rottura, • arresto di emergenza con blocco dell'accensione, • piastre laterali della pedana per la protezione dei piedi, • mantenimento del becco sulla barra anteriore a riposo (per la protezione durante il movimento trasversale), • segnali di avvertimento nero-giallo, • robusto supporto di servizio, • protezione del motore tramite relè termico
