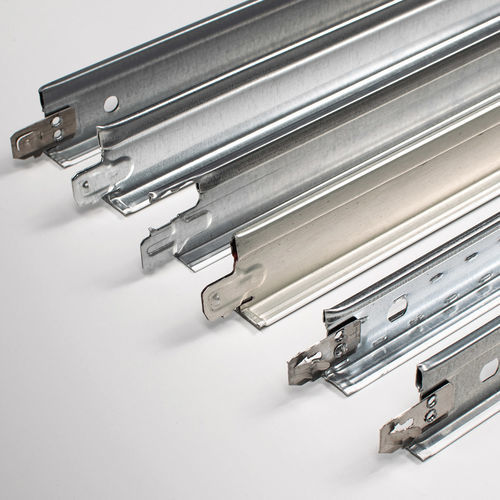

Struttura per soffitto in acciaio galvanizzato STRUTTURA A T

per internimodulareEuroclasse A1

Introduzione
Le Strutture a T per controsoffitti modulari sono il prodotto principale della gamma, disponibili in versioni multiple incluse soluzioni antisismiche e sistemi di sospensione smontabili. I prodotti sono marcati CE secondo EN 13964 e accompagnati dalla Dichiarazione di Prestazione (DoP) che specifica reazione al fuoco (EN 13501-1), rilascio di sostanze pericolose, spessore, carico, snervamento, durabilità e classe di flessione. In abbinamento a pannelli idonei in lana di roccia o fibra il sistema può raggiungere resistenza al fuoco REI120 (EN 13501-2). I prodotti sono mappati rispetto ai crediti LEED in collaborazione con TUV Italy.

Freccia

• Profilo a sormonto con gancio "riportato" per T24 e T15, progettato per moduli metrici (mm) e imperiali (inch).
• Il profilo può essere assemblato e rimosso senza danneggiare il gancio in acciaio inox "riportato".
• Produzione standard in acciaio zincato a caldo (EN 10346); altri acciai conformi EN 10152 e EN 10169-1. Tolleranze e spessori controllati secondo EN 10143 / EN 10131 ove applicabile.

Caratteristiche tecniche (Freccia)
Materiale struttura: Acciaio zincato DX51D+Z100 MAC
Materiale rivestimento: Acciaio preverniciato DX51D+Z100 MAC
Materiale gancio: Acciaio inox
Collegamento tra profili: Portante: aggancio stampato a freccia; Secondari: aggancio a clip
Colore rivestimento: Preverniciato Bianco DONN-WHITE; Silver / Nero; Alluminio a specchio
Peso struttura: ca. 1 Kg/m²
Carico corrispettivo medio: 52,3 N
Reazione al fuoco: Classe A1
Rivestimento organico: Vernice poliestere 25 μm
Carico di rottura: 281 N/mm²
Durabilità: Classe B
Classe di flessione: 1 (UNO) T24; 2 (DUE) T15
Imballo: Scatola in cartone con reggetta in plastica
Classe di esposizione: A

X Seismic

• Profilo a sormonto con gancio antisismico "riportato" per T24 e T15.
• Caratteristica principale: gancio in acciaio inox che facilita il montaggio e garantisce chiusura solida per le prestazioni sismiche.
• Produzione standard in acciaio zincato a caldo (EN 10346); altri acciai per EN 10152 e EN 10169-1. Tolleranze e spessori controllati secondo EN 10143 / EN 10131 ove applicabile.

Caratteristiche tecniche (X Seismic)
Materiale struttura: Acciaio zincato DX51D+Z100 MAC
Materiale rivestimento: Acciaio preverniciato DX51D+Z100 MAC
Materiale gancio: Acciaio inox
Collegamento tra profili: Portante: aggancio ricavato; Secondari: aggancio riportato
Colore rivestimento: Preverniciato Bianco DONN-WHITE; Silver / Nero; Alluminio a specchio
Peso struttura: ca. 1 Kg/m²
Carico corrispettivo medio: 52,3 N
Reazione al fuoco: Classe A1
Rivestimento organico: Vernice poliestere 25 μm
Carico di rottura: 281 N/mm²
Durabilità: Classe B
Classe di flessione: 1 (UNO) T24; 2 (DUE) T15
Imballo: Scatola in cartone con reggetta in plastica
Classe di esposizione: A

Classic Line

• Profilo a sormonto con gancio "ricavato" per T24 e T15; Classic Line offre gancio rinforzato per solidità e resistenza.
• Disponibile in varianti in acciaio e alluminio (Alluminio: Lega 3000H64; opzioni preverniciate disponibili).
• Produzione standard in acciaio zincato a caldo (EN 10346); altri acciai conformi a EN 10152 e EN 10169-1. Tolleranze e spessori controllati secondo EN 10143 / EN 10131 ove applicabile.

Caratteristiche tecniche (Classic Line)
Materiale struttura: Acciaio zincato DX51D+Z100 MAC; Alluminio (Lega 3000H64)
Materiale rivestimento: Acciaio preverniciato DX51D+Z100 MAC; Alluminio preverniciato (Lega 3000H64)
Collegamento tra profili: Portante: aggancio ricavato; Secondari: aggancio ricavato classic line
Colore rivestimento: Preverniciato Bianco DONN-WHITE; Silver / Nero; Alluminio a specchio
Peso struttura: ca. 1 Kg/m²
Carico corrispettivo medio: 52,3 N
Reazione al fuoco: Classe A1
Rivestimento organico: Vernice poliestere 25 μm
Carico di rottura: 281 N/mm²
Durabilità: Classe B
Classe di flessione: 1 (UNO) T24; 2 (DUE) T15
Imballo: Scatola in cartone con reggetta in plastica
Classe di esposizione: A

Baionetta

• Profilo accostato con gancio "ricavato" per T24, con bugna rinforzata per maggiore solidità.
• Progettato per moduli metrici e imperiali.
• Produzione standard in acciaio zincato a caldo (EN 10346); altri acciai conformi a EN 10152 e EN 10169-1. Tolleranze e spessori controllati secondo EN 10143 / EN 10131 ove applicabile.

Caratteristiche tecniche (Baionetta)
Materiale struttura: Acciaio zincato DX51D+Z100 MAC
Materiale rivestimento: Acciaio preverniciato DX51D+Z100 MAC
Materiale gancio: Aggancio "ricavato" (portante e secondario baionetta "ricavato")
Colore rivestimento: Preverniciato Bianco DONN-WHITE; Silver / Nero; Alluminio a specchio
Peso struttura: ca. 1 Kg/m²
Carico corrispettivo medio: 52,3 N
Reazione al fuoco: Classe A1
Rivestimento organico: Vernice poliestere 25 μm
Carico di rottura: 281 N/mm²
Durabilità: Classe B
Classe di flessione: 1 (UNO) T24; 2 (DUE) T15
Imballo: Scatola in cartone con reggetta in plastica
Classe di esposizione: A

Caratteristiche / specifiche tecniche

• Marcatura CE secondo EN 13964; Dichiarazione di Prestazione (DoP) disponibile.
• Resistenza al fuoco: REI120 raggiungibile in combinazione con pannelli idonei (EN 13501-2).
• Materiali struttura: Acciaio zincato DX51D+Z100 MAC; varianti in acciaio preverniciato e alluminio (Lega 3000H64) ove specificato.
• Materiali gancio: Ganci in acciaio inox per versioni antisismiche/riportato; ganci "ricavato" per connessioni portanti classiche.
• Rivestimento: Preverniciato Bianco DONN-WHITE; Silver; Nero; Alluminio a specchio; Vernice poliestere 25 μm.
• Peso: ca. 1 Kg/m².
• Carico corrispettivo medio: 52,3 N.
• Carico di rottura: 281 N/mm².
• Durabilità: Classe B.
• Reazione al fuoco: Classe A1.
• Classe di flessione: 1 (T24) e 2 (T15).
• Imballo: Scatola in cartone con reggetta in plastica.
• Classe di esposizione: A.
