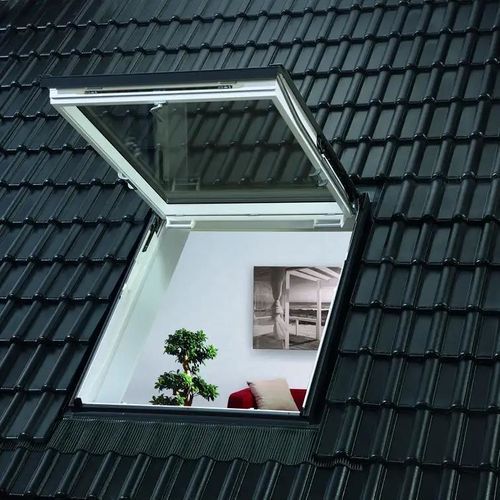

Finestra da tetto in PVC GXLA / GXLB

in pinoa ghigliottinaa soffietto

Panoramica
Questa pagina presenta la gamma VELUX di finestre da tetto speciali progettate per uscita/evacuazione, funzioni porta e ventilazione fumo e calore. I prodotti sono disponibili in diversi materiali (PVC o legno massello) e con varie funzioni di apertura e accesso.

GTU - Finestra da tetto per uscita ed evacuazione con funzione combinata anta-apertura/oscillo, PVC
La GTU è una finestra da tetto per uscita ed evacuazione con apertura combinata anta-apertura e oscillante, utilizzabile come via di fuga. L'anta si apre in modo continuo fino a 45°; in situazioni di emergenza può aprirsi fino a 67° per consentire un rapido accesso e uscita. L'azionamento avviene dal basso tramite una maniglia nella parte inferiore dell'anta. È integrata una bocchetta di ventilazione con filtro aria per ventilazione senza polvere e insetti. Per una pulizia agevole la finestra può essere manovrata come una finestra a perno. Telaio, anta e bocchetta di ventilazione sono costituiti da un nucleo in legno rivestito in poliuretano; la superficie è rifinita con una vernice bicomponente di alta qualità. La copertura esterna è metallica e senza manutenzione. La finestra è disponibile con diverse opzioni di vetro isolante.
Vantaggi del prodotto

• Angolo di apertura: 67°
• Dimensioni di apertura per uscita:
  • MK08: 70 x 120 cm
  • SK08: 106 x 120 cm
  • SK10: 106 x 140 cm
• SK08 e SK10 soddisfano i requisiti della funzione di uscita di emergenza (manovrabile tramite maniglia)

GTL - Finestra da tetto per uscita ed evacuazione con funzione combinata anta-apertura/oscillo, legno
GTL è la versione in legno della finestra per uscita ed evacuazione con funzioni identiche: apertura continua fino a 45° e, se necessario, fino a 67° per le uscite di emergenza. L'azionamento avviene dal basso tramite una maniglia; una bocchetta di ventilazione con filtro aria consente ventilazione senza polvere e insetti a finestra chiusa. Telaio e anta in pino massiccio, superficie trattata con vernice priva di solventi. Copertura esterna metallica senza manutenzione. Disponibile con diversi vetri isolanti.
Vantaggi del prodotto

• Angolo di apertura: 67°
• Dimensioni di apertura per uscita:
  • MK08: 70 x 120 cm
  • SK08: 106 x 120 cm
  • SK10: 106 x 140 cm
• SK08 e SK10 soddisfano i requisiti della funzione di uscita di emergenza (manovrabile tramite maniglia)

GXU - Finestra da tetto con funzione porta, PVC
Il GXU ha un'anta con cerniera laterale e può essere utilizzato come uscita per operai. Si aziona con una maniglia posizionata a metà lato anta; l'anta può essere montata a sinistra o a destra a seconda delle esigenze. Bocchetta di ventilazione con filtro aria per ventilazione senza polvere e insetti con finestra chiusa. Telaio, anta e bocchetta di ventilazione con nucleo in legno rivestito in poliuretano; una vernice bicomponente garantisce una finitura di qualità. Copertura esterna metallica senza manutenzione. Disponibile con diversi vetri isolanti.
Vantaggi del prodotto

• Apertura agevole fino a 90° tramite maniglia montata sul lato dell'anta
• Direzione di apertura (vista dall'esterno): fornito DIN destra, convertibile in DIN sinistra durante l'installazione
• Bocchetta di ventilazione con filtro aria
• Sicurezza bambini opzionale tramite maniglia chiudibile (accessorio)
• Dimensioni di passaggio:
  • CK04: circa 40 x 90 cm
  • CK06: circa 40 x 110 cm
  • FK06: circa 51 x 110 cm

GXLA / GXLB - Finestre da tetto con funzione porta, legno
Varianti in legno della serie GXL con cerniera laterale, adatte come uscita per operai. La finestra si aziona con una maniglia posizionata a metà lato anta. Telaio e anta in pino massiccio, superficie trattata con vernice priva di solventi. Copertura esterna metallica senza manutenzione. Disponibili varie opzioni di vetro isolante.
Vantaggi del prodotto

• Apertura agevole fino a 90° tramite maniglia laterale
• Direzione di apertura: GXLA fornito DIN sinistra, GXLB fornito DIN destra (vista dall'esterno)
• Bocchetta di ventilazione con filtro aria
• Sicurezza bambini opzionale tramite maniglia chiudibile (accessorio)
• Dimensione di passaggio: FK06: circa 51 x 110 cm

GGU / GGL - Finestre per evacuazione fumo (40D) in PVC e legno
GGU (PVC) e GGL (pino) sono finestre elettriche a ribalta con funzione di evacuazione del fumo, conformi a DIN EN 12101-2 (marchio CE). Riprendono il design esterno di altre finestre da tetto VELUX. Telaio, anta e bocchetta di ventilazione in poliuretano o pino lamellare; l'esterno è rivestito in metallo. Le finestre per evacuazione del fumo si aprono automaticamente al rilevamento di fumo per evacuare fumo e calore in eccesso. L'attivazione della funzione richiede un'unità di controllo aggiuntiva. La ventilazione quotidiana di comfort è possibile tramite un pulsante di ventilazione separato (non incluso).
Raccomandazioni di impiego

• Per vani scala interni obbligatori
• Per scale dove in sommità è richiesta un'apertura per l'evacuazione dei fumi con area geometrica libera di almeno 1 m²
• Tecnica di installazione collaudata
• Installazione facilitata grazie al motore preinstallato
• Flessibilità di progettazione con 9 dimensioni di finestra e 2 varianti di vetro

GGU SD0040 / GGL SD0040 - Finestre per evacuazione di fumo e calore
Varianti delle finestre per evacuazione del fumo con area di apertura aerodinamica aumentata. Deflettori antivento aggiuntivi sul lato interno dell'anta e sul lato esterno del telaio (a seconda della variante). L'attivazione richiede un'unità di controllo separata. Ventilazione di comfort tramite pulsante di ventilazione possibile (non incluso).

Caratteristiche tecniche / specifiche

• Produttore: VELUX
• Angolo di apertura per finestre di uscita/evacuazione (GTU/GTL): fino a 67° (continuo fino a 45°, fino a 67° in emergenza)
• Materiali: PVC (nucleo in legno rivestito di poliuretano), pino massiccio (chiaro o verniciato bianco), copertura esterna metallica (senza manutenzione)
• Ventilazione: bocchetta di ventilazione con filtro aria per ventilazione senza polvere e insetti a finestra chiusa
• Pulizia: pulizia del vetro esterno possibile tramite funzione oscillante
• Finitura: vernice bicomponente di alta qualità per la variante PVC; vernice priva di solventi per il legno
• Evacuazione fumo/calore: GGU / GGL secondo DIN EN 12101-2 (CE); GGU SD0040 / GGL SD0040 per aree di apertura aerodinamiche aumentate
• Motore: finestre per evacuazione fumo con motore preinstallato; per l'attivazione è richiesta un'unità di controllo separata
• Opzioni di progettazione: varie dimensioni di finestra e vetri isolanti, fino a 9 dimensioni a seconda del modello
• Esempi di dimensioni di apertura di uscita/ passaggio: MK08 70 x 120 cm; SK08 106 x 120 cm; SK10 106 x 140 cm; CK04 circa 40 x 90 cm; CK06 circa 40 x 110 cm; FK06 circa 51 x 110 cm
• Funzione porta (GXU/GXL): anta con cerniera laterale, apertura fino a 90°, direzione di apertura alla consegna in base alla variante (DIN destra / DIN sinistra)
