PER LA CHIUSURA A TENUTA DI GAS DEI CONDOTTI
Le serrande di intercettazione a tenuta di gas sono progettate per garantire il livello di tenuta richiesto dalla Direttiva KTA 3601 (Commissione tedesca per gli standard di sicurezza nucleare, KTA) e dalla DIN 25414 anche in caso di interruzione dell'alimentazione elettrica o dell'aria compressa.
Il design compatto e il robusto meccanismo dell'attuatore consentono qualsiasi orientamento di installazione
Il tasso massimo di perdita d'aria è di 0,0028 (l/s)/m² o 0,01 (m³/h)/m² ad una pressione differenziale di 2000 Pa
Chiusura a tenuta di gas, anche in assenza di corrente, grazie a uno speciale meccanismo di bloccaggio sopra il centro
Varianti con volantino, attuatore pneumatico o elettrico
Cuscinetti in ottone e acciaio inossidabile
Involucro e lame rivestite a polvere
Carico di pressione massima di 5000 Pa, in direzione di chiusura
Disponibile in dimensioni standard e in molte dimensioni intermedie
Attrezzature e accessori opzionali
Fori della flangia
Finecorsa
Attuatore pneumatico a doppio effetto, con elettrovalvola opzionale
Attuatore elettrico 3 × 230 V AC (400 V AC) o 230 V AC
Applicazione

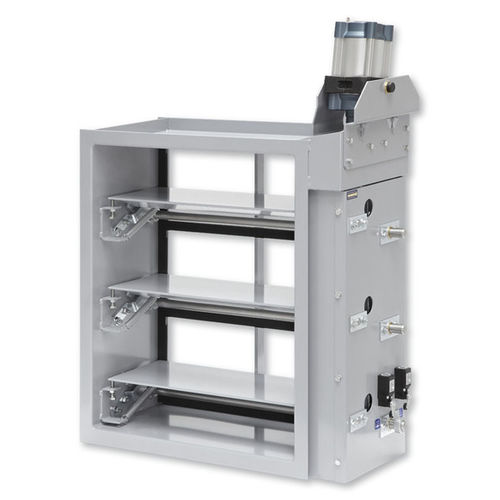

Serrande di intercettazione del tipo NAK per l'intercettazione di condotti in impianti di condizionamento con i più critici requisiti di sicurezza per la tenuta (a tenuta di gas)
Le serrande di intercettazione a tenuta di gas garantiscono il livello di tenuta richiesto dalla Direttiva KTA 3601 (Commissione tedesca per gli standard di sicurezza nucleare, KTA) e dalla DIN 25414 anche in caso di interruzione dell'alimentazione elettrica o dell'aria compressa
Caratteristiche particolari
Il design compatto e il robusto meccanismo dell'attuatore consentono qualsiasi orientamento di installazione
Chiusura a tenuta di gas, anche in assenza di corrente, grazie a uno speciale meccanismo di bloccaggio sopra il centro
Il tasso massimo di perdita della lama chiusa è di 0,0028 (l/s)/m² o 0,01 (m³/h)/m² ad una pressione differenziale di 2000 Pa
---
