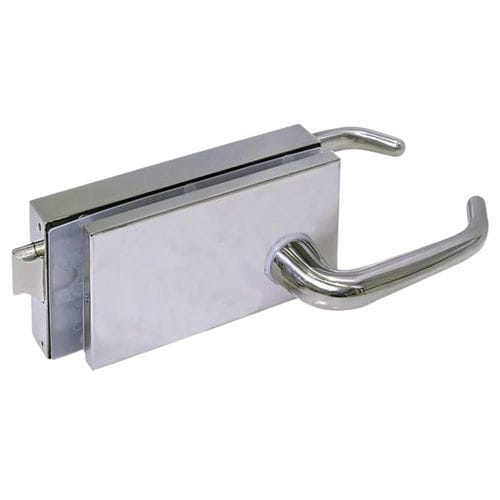

Serratura meccanica 1703

con impugnaturaper portamultipunto

Descrizione
JANO – Serratura orizzontale per porte su telaio con o senza battuta. Prodotto destinato a ferramenta per sistemi di chiusura e progetti con vetro. Disponibile in più varianti a seconda del tipo di scrocco e accessori (maniglie, pomoli, cilindro).

CARATTERISTICHE GENERALI

• Serratura orizzontale per porte su telaio con o senza battuta
• Piastre di serraggio per vetro in lega di alluminio stampata ad iniezione e verniciata con epossidica
• Viteria in acciaio inox A2
• Frontali in acciaio inox AISI 304
• Coperchi estetici in acciaio inox AISI 316
• Maniglie e pomoli in acciaio inox AISI 316
• Guarnizioni di serraggio per vetro in materiale PE
• Cilindro profilo euro multipunto di sicurezza
• Scrocco reversibile azionato a chiave, uscita scrocco 12 mm; uscita scrocco azionata a chiave 23 mm
• Leva con due giri di chiave e trattamento anti-taglio, uscita leva 20 mm
• Ingresso cilindro 60 mm
• Certificata secondo UNE-EN 1935:2002/AC:2004, Classe 7 / 200.000 cicli
• Certificata secondo UNE-EN 1670:2007/AC:2008, Classe 5 (massima resistenza alla corrosione)

FABBRICAZIONE STANDARD

• Finiture: acciaio inox lucido – acciaio inox satinato
• Spessore vetro raccomandato: 10 mm

OPZIONI SU RICHIESTA

• Finiture elettrolitiche
• Colori RAL

VARIANTI DISPONIBILI

• 1700 – Scrocco cilindro - telaio con battuta
• 1701 – Scrocco cilindro e maniglie - telaio con battuta
• 1702 – Scrocco cilindro e pomoli 001R – telaio con battuta
• 1702/1 – Scrocco cilindro e pomoli fissi 002R – telaio con battuta
• 1703 – Scrocco con maniglie - telaio con battuta
• 1704 – Scrocco con pomoli 001R – telaio con battuta
• 1705 – Scrocco cilindro - telaio senza battuta
• 1706 – Scrocco cilindro e maniglie – telaio senza battuta
• 1707 – Scrocco cilindro e pomoli fissi 002R – telaio senza battuta
• 1708 – Scrocco con maniglie – telaio senza battuta
• 1709 – Scrocco con pomoli 001R – telaio senza battuta

INFORMAZIONI AGGIUNTIVE
Include disegni tecnici e modelli di lavorazione per vetro, oltre a documentazione di istruzioni per pomoli fissi e mobili.

CARATTERISTICHE / SPECIFICHE TECNICHE

• Materiali: lega di alluminio (piastre di serraggio), acciaio inox A2 (viteria), AISI 304 (frontali), AISI 316 (coperchi, maniglie e pomoli)
• Guarnizioni di serraggio: materiale PE
• Cilindro: profilo euro multipunto di sicurezza; ingresso cilindro 60 mm
• Scrocco: reversibile; uscite 12 mm / 23 mm a seconda dell'azionamento
• Leva: doppio giro di chiave, trattamento anti-taglio; uscita leva 20 mm
• Norme e certificazioni: UNE-EN 1935:2002/AC:2004 (Classe 7 / 200.000 cicli), UNE-EN 1670:2007/AC:2008 (Classe 5 resistenza alla corrosione)
• Spessore vetro compatibile: 10 mm
• Finiture standard: inox lucido e satinato; opzioni su richiesta: elettrolitiche e colori RAL
