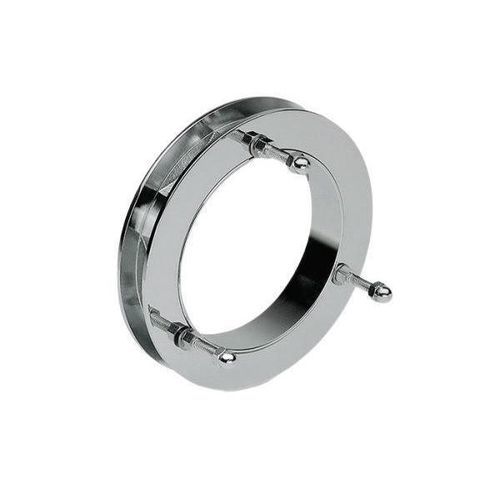

Finestra acustica VA180

in acciaio inossidabilefissaa doppi vetri

Sintesi
Finestra acustica progettata per l’integrazione in porte e pareti divisorie in vetro; disponibile in varianti per diversi spessori del vetro, inclusa la versione telescopica per 25–40 mm.

CARATTERISTICHE GENERALI

• Piastre di serraggio per vetro in lamiera inox AISI 304 spessore 4 mm
• Viteria in acciaio inossidabile A2
• Guarnizioni di serraggio per vetro in materiale sughero-gomma
• Finiture: Acciaio inossidabile lucidato, Acciaio inossidabile satinato

DIMENSIONI CONSIGLIATE DELLA PORTA

• Spessori vetro compatibili: 10 mm (standard), 12 mm (variante V1212)
• Variante telescopica per spessori 25–40 mm (VA2540)
• Dimensioni porte consigliate: fino a 1100 x 2500 mm
• Capacità di carico: 70 kg per unità

OPZIONI SU RICHIESTA

• Finiture elettrolitiche
• Colori RAL
• Componenti VG con angoli speciali
• Parti speciali personalizzate su specifica

VARIANTI / MODELLI DISPONIBILI

• VA180 – Foro parlato per vetro 10 mm
• V1212 – Foro parlato per vetro 12 mm
• VA218 – Foro parlato per vetro 18 mm
• VA224 – Foro parlato per vetro 24 mm
• VA2540 – Foro parlato telescopico per vetri da 25 mm a 40 mm

INFORMAZIONI TECNICHE
Vengono forniti disegni tecnici e dettagli di lavorazione del vetro a scopo di riferimento; la lavorazione mostra la tacca/profilo necessario per l’installazione.

SPECIFICHE TECNICHE

• Marca: TRIVEL
• Modello: VA180
• Materiale: Acciaio inossidabile AISI 304 (lamiera 4 mm)
• Viti: Acciaio inossidabile A2
• Guarnizioni: Sughero-gomma
• Finiture: Lucidato, Satinato (finiture elettrolitiche e colori RAL su richiesta)
• Spessori vetro compatibili: 10 mm, 12 mm; variante telescopica 25–40 mm
• Dimensioni porte consigliate: fino a 1100 x 2500 mm
• Capacità di carico: 70 kg per unità
