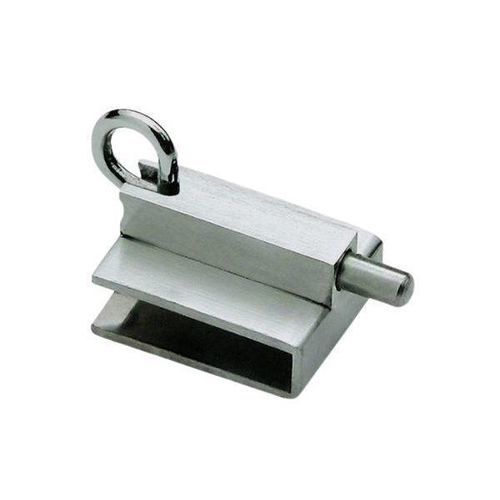

Chiavistello per porta PM / PMV12

in acciaiosatinatolucido

Panoramica del prodotto
Ferramenta di serraggio per sistemi vetrati, porte vetrate e vetrine. La serie T / TV12 fornisce componenti modulari per vetri 10–12 mm, adatti a progetti commerciali e architettonici.

Varianti / riferimenti disponibili

• S1LAA – Fissaggio per una lastra senza ancoraggio interno
• S1LAAS – Fissaggio per una lastra pavimento/soffitto
• S1LAC – Fissaggio per una lastra
• S1LBBE – Fissaggio per una lastra con fori di ancoraggio su alette esterne
• S1LBC – Fissaggio per una lastra
• S1LBD – Fissaggio per una lastra agli spigoli
• S1LEE – Fissaggio per una lastra con fori di ancoraggio su alette esterne
• A1A2 – Fissaggio angolo 90°
• A1A2S – Fissaggio angolo 90° pavimento/soffitto
• ALP – Supporto laterale porta
• GBPC – Guida inferiore per porta scorrevole
• CGPV/TPV – Punto di pivot / smusso vetrina
• CPM / CPMV12 – Serratura + piastra di battuta (pressione)
• CPMF – Serratura + piastra di battuta (pressione)
• PM / PMV12 – Serratura a pressione
• PMF – Serratura a pressione
• PV6 – Cerniera vetrina per vetro 6 mm
• PV8 – Cerniera vetrina per vetro 8 mm
• PV10 – Cerniera vetrina per vetro 10 mm
• S1LT – Fissaggio vetro tetto
• SLT – Fissaggio 2 vetri tetto
• SR – Supporto insegne
• TP1 – Fermaporta a pressione singolo
• TP2 – Fermaporta a pressione doppio
• TP3 – Fermaporta per falegnameria
• SL90ºT – Fissaggio vetro 90° tetto

Caratteristiche generali

• Piastra di serraggio per vetro in lamiera inox AISI 304 spessore 4 mm
• Viteria in acciaio inox A2
• Guarnizioni di serraggio per vetro in materiale sughero-gomma
• Finiture disponibili: Acciaio inox lucido, Acciaio inox satinato

Dimensioni consigliate della porta

• Spessori vetro compatibili: 10 mm (T), 12 mm (TV12)
• Dimensioni porta consigliate: fino a 1100 x 2500 mm
• Portata consigliata: 70 kg per unità

Opzioni su richiesta

• Finiture elettrolitiche
• Colori RAL
• Parti VG con angoli speciali
• Parti speciali su misura secondo le esigenze del progetto

Caratteristiche / specifiche tecniche

• Serie: T / TV12
• Modello: PM / PMV12
• Materiale principale: Acciaio inox AISI 304 (piastra 4 mm)
• Viteria: Acciaio inox A2
• Guarnizioni: Materiale sughero-gomma
• Finiture disponibili: Acciaio inox lucido, Acciaio inox satinato (elettrolitiche e RAL su richiesta)
• Spessori vetro compatibili: 10 mm (T), 12 mm (TV12)
• Dimensioni porta consigliate: fino a 1100 x 2500 mm
• Portata consigliata: 70 kg per unità
• Applicazioni: Porte vetrate, vetrine e sistemi di assemblaggio vetro per progetti commerciali e architettonici
