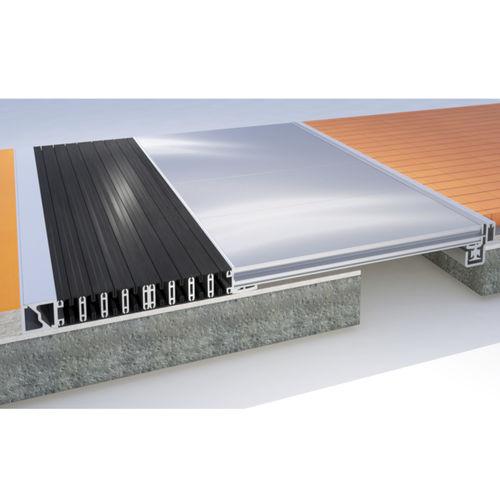

Giunto di dilatazione in gomma K 3D

in alluminioper edificiper giunti

Sistema di giunzione a pavimento per giunti strutturali fino a 1000 mm di ampiezza, soggetti a movimenti fino a +/-950 mm, in strutture soggette a grandi movimenti come strutture con isolamento alla base (isolamento sismico) o alte, anche soggette a traffico di veicoli. Il sistema, a sezione rettangolare privo di alette laterali di sotto-pavimentazione e di viti in vista, è realizzato mediante carrello centrale rigido in alluminio zigrinato antiscivolo a vista e guarnizione armata laterale in gomma ad alta resistenza ai carichi verticali. Il movimento in asse al giunto è consentito dallo scorrimento laterale del carrello su un sistema di rulli interno al giunto per non interferire con le pareti. • La tabella riporta, per ciascun movimento M, le caratteristiche dei sistemi relativi al giunto di larghezza G min e max. Sono disponibili i sistemi intermedi per multipli di G ed U pari a 5 cm. Ad ogni incremento di G ed U corrisponde un uguale incremento di L. • Il sistema prevede un ingombro minimo interno al giunto pari a 5 cm. • Assenza di viti in vista. • Lunghezza barre 3m. • Fissaggio autofilettante L= 50 mm. • Guarnizioni di colore nero.
