Introduzione
TECHNEAU ha sviluppato una gamma di regolatori di flusso in acciaio inossidabile per garantire una portata di scarico costante per evitare la saturazione delle tubazioni a valle.
I regolatori di flusso sono di solito integrati in unità come :
bacino di raccolta,
camere di troppopieno,
acqua piovana Bacino di ritenzione,
rete di acqua piovana,
unità di trattamento dell'acqua.
Consente una portata di scarico costante a qualsiasi altezza con l'ingresso della superficie dell'acqua.
Il flusso HydroSurf
il controllore combina due
operazioni, regolamentazione e
la scrematura.
La presa d'acqua al
la superficie permette di ottenere un'elevata precisione
regolamento (+ o - 5%) (vedi
curva a destra).
Può regolare portate da 5 a 170 l/s per un massimo di acqua
altezza di 2 m e può essere installato su uscite con sezione trasversale
da 100 a 350 mm.
È molto adatto per l'installazione in un bacino prima di un intercettatore d'olio.
Installazione all'aperto
Esempio con un modello RDEA della gamma HydroSurf
Questo dispositivo necessita di una costruzione con parete protettiva e scala di accesso

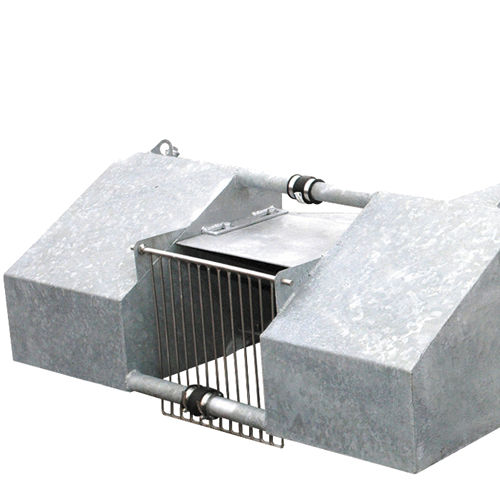

La gamma HydroSurf
è in acciaio zincato a caldo
- 2 galleggianti (calibrati in fabbrica)
- Presa d'acqua con troppopieno
protetto da un acciaio inossidabile
schermo (modello RDEA)
- Tubo dritto con anello di sollevamento
- Articolazione mediante flangia rotante
- Piastra da incorporare
nel cemento
con flangia di montaggio
Lo schermo in acciaio inossidabile
è sostituito da una piastra per immersioni
Selezione dei prodotti
- L'HydroSurf non è raccomandato per l'uso con acque reflue pesanti.
- Un regolatore di flusso viene determinato in base alla portata da regolare (Q) in l/s e all'altezza massima del livello dell'acqua (H) in metri.
---
