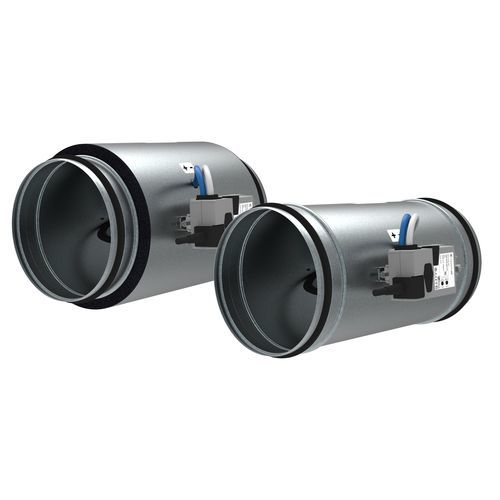

Regolatore di portata d'aria OPTIMA-R-LV

Panoramica
L'OPTIMA-R-LV è un regolatore VAV a bassa velocità progettato per la ventilazione demand-driven in impianti HVAC industriali e commerciali. Consente il controllo affidabile della portata fino a circa 0,2 m/s e funziona a pressioni di canale molto basse a partire da 2 Pa.

Funzionamento
Il regolatore utilizza una sonda di misura metallica che monitora continuamente la pressione dinamica. La portata viene calcolata dal segnale della sonda e confrontata con il setpoint. In caso di scostamento, l'attuatore regola la posizione della serranda per mantenere la portata target, garantendo controllo preciso a basse velocità e basse pressioni statiche.

Modelli

• OPTIMA-R-LV — Cassa in lamiera zincata a singolo strato, non isolata.
• OPTIMA-R-LV-I — Isolata: cassa a doppio strato con materassino in schiuma a celle chiuse per isolamento termico e acustico.
• OPTIMA-R-LV-MOD — Cassa non isolata con porta Bus di comunicazione (Modbus RTU o BACnet MS/TP).
• OPTIMA-R-LV-I-MOD — Cassa doppio strato isolata con porta Bus di comunicazione (Modbus RTU o BACnet MS/TP).

Vantaggi

• Controllo preciso a bassa velocità — regolazione affidabile da basse a medie velocità d'aria (da ≈0,2 m/s).
• Operatività flessibile — regolatore elettrico configurabile per immissione o estrazione aria; varianti MOD per integrazione bus (Modbus RTU o BACnet MS/TP).
• Protezione dell'attuatore — algoritmo di controllo protegge l'attuatore in condizioni di portata molto bassa per evitare stress meccanici.

Caratteristiche

• Cassa: cassa circolare in acciaio zincato (singolo strato per modelli non isolati; doppio strato con schiuma a celle chiuse per modelli isolati).
• Ala della serranda: aletta e albero in acciaio zincato; cuscinetti in polimero rinforzato; guarnizioni in gomma su aletta e manicotti di collegamento.
• Sonda di misura: sonda metallica collegata alla tubazione tramite connettore in polimero.
• Alloggiamento attuatore/regolatore: costruzione in polimero rinforzato adatta ad ambienti HVAC.
• Classe di perdita: 4C.

Specifiche tecniche

• Velocità minima misurabile: circa 0,2 m/s.
• Campo di pressione di funzionamento: 2 Pa – 600 Pa.
• Modalità operative: regolatori elettrici configurati per immissione o estrazione aria.
• Opzioni di isolamento: non isolato (singolo strato) e isolato (doppio strato con materassino in schiuma a celle chiuse).
• Comunicazione (modelli MOD): porta Bus compatibile Modbus RTU o BACnet MS/TP.
• Materiale cassa: acciaio zincato.
• Cuscinetti albero serranda: cuscinetti in polimero rinforzato.
• Classe di perdita: 4C.
