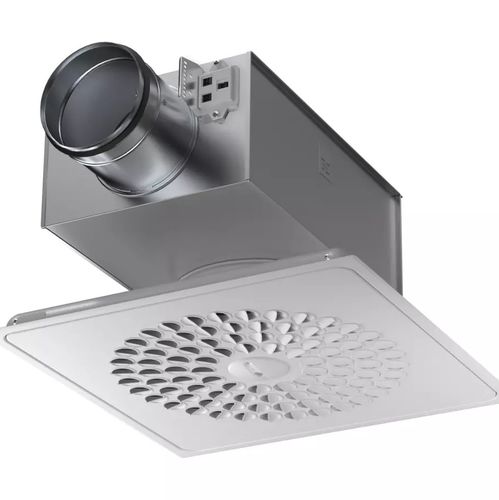

Diffusore d'aria con fissaggio a soffitto WISE COLIBRI

per soffittoquadratoin acciaio galvanizzato

Breve descrizione

• Diffusore d'aria attivo per il sistema WISE di Swegon per la ventilazione controllata a richiesta

Caratteristiche principali

• Regolazione variabile o costante del flusso
• Comunicazione wireless via radio
• Sensore integrato
• Installazione e manutenzione rapide e semplici grazie alla funzione Quick Access
• Può essere adattato a diversi sistemi di controsoffitti con il telaio di regolazione ADAPTER
• Varianti: Connessione Ø160 o Ø250

Descrizione del prodotto

• Progettato per la ventilazione controllata di locali con carico variabile
• Progettato per la ventilazione di comfort
• È necessario evitare ambienti umidi, freddi e aggressivi
• Progettato per sistemi di aria di mandata
• Indipendente dalla pressione, ma richiede una perdita di carico minima equivalente a quella di una serranda aperta
• La portata d'aria minima deve essere considerata in fase di progettazione

Progettazione

• Sensore di portata d'aria integrato
• Sensore di temperatura del condotto integrato
• Sensore di temperatura ambiente integrato
• Sensore di presenza integrato
• LED integrato
• Possibilità di collegare fino a 3 attuatori per valvole
• Collegamento: Ø160 o Ø250
• Fornito sempre con scatola di messa in funzione e protezione antipolvere
• Il diffusore d'aria è dotato di accesso rapido
• Ugelli dal design aerodinamico
• Dimensioni quadrate 595x595 mm, facile da inserire in controsoffitti a cassetta con misura modulare 600x600 mm

Materiale e trattamento superficiale

• Diffusore d'aria: Raccordo in lamiera d'acciaio zincata (Z275); le altre parti metalliche sono in lamiera d'acciaio verniciata a polvere; finitura standard RAL 9003 (bianco segnale), lucido 40; ugelli dell'aria in plastica PP (polipropilene)
• Cassetta di montaggio: Tutte le parti in lamiera sono in acciaio zincato (Z275); materiale fonoassorbente interno in PET (polietilene tereftalato), classe di resistenza al fuoco B-s1,d0

Dati tecnici (PORTATA D'ARIA - LIVELLO SONORO - CAPACITÀ DI RAFFREDDAMENTO) Dimensione | Min l/s | Min m3/h | 50 Pa l/s | 50 Pa m3/h | P Δt=8K W | 150 Pa l/s | 150 Pa m3/h | P Δt=8K W 160 | 5 | 18 | 72 | 260 | 694 | 75 | 270 | 772 250 | 10 | 36 | 105 | 378 | 1011 | 120 | 432 | 1156 Note

• *Il prodotto può regolare al di sotto di Min. ma la precisione di misura non può essere garantita; vedere la scheda del prodotto per le tolleranze. Nota: per un'elevata caduta di pressione attraverso il prodotto, potrebbe essere difficile raggiungere la portata minima; vedere i diagrammi di dimensionamento nella scheda del prodotto.

Caratteristiche/specifiche tecniche

• Nome prodotto: WISE Colibri Ceiling
• Funzione: Diffusore d'aria attivo per la ventilazione controllata dalla domanda
• Regolazione del flusso: Variabile o costante
• Comunicazione: Wireless (radio)
• Sensori integrati: flusso d'aria, temperatura del condotto, temperatura ambiente, presenza
• Indicatori: LED integrati
• Collegamenti degli attuatori: È possibile collegare fino a 3 attuatori per valvole
• Collegamenti (condotto): Ø160 o Ø250
• Dimensioni esterne del diffusore: 595 x 595 mm (adatto a soffitti a cassetta da 600 x 600 mm)
• Materiali: raccordo in lamiera d'acciaio zincata (Z275), parti in lamiera d'acciaio verniciata a polvere, ugelli in plastica PP
• Finitura: RAL 9003 (bianco segnale), lucido 40
• Cassetta di comando: lamiera zincata; fonoassorbente interno in PET (classe di resistenza al fuoco B-s1,d0)
• Installazione: Accesso rapido per semplificare l'installazione e la manutenzione
• Ambiente: non adatto ad ambienti umidi, freddi o aggressivi
• Progettato per: sistemi di aria di alimentazione; indipendente dalla pressione con perdita di carico minima richiesta
