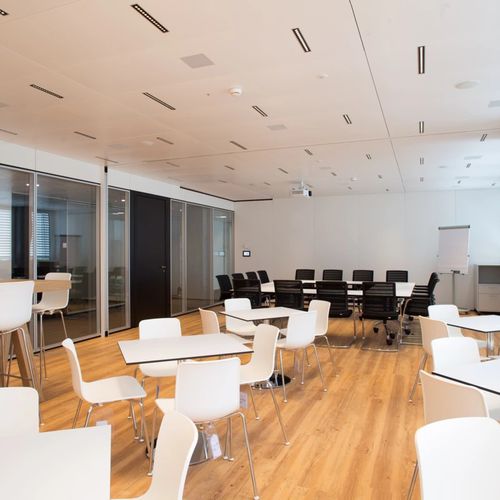

Pannello radiante ad acqua calda A11-C

da soffittoindustrialeprofessionale

Caratteristiche principali

• Comfort termico secondo EN ISO 7730
• Classe di reazione al fuoco: A2-s1, d0 (EN 13501-1)
• Certificazione EPD disponibile
• Elevata capacità di riscaldamento e raffrescamento
• Valori avanzati di assorbimento acustico (Classe B)
• Compatibile con i comuni sistemi di controsoffitto metallici
• Peso del sistema ridotto
• Componenti integrabili
• Compatibile con VENTAMIC, AQUILO, ARCHISONIC®

Descrizione del prodotto
Il soffitto radiante metallico A11-C garantisce elevato comfort termico in ambienti con elevate esigenze di riscaldamento, riducendo le correnti d'aria. I pannelli metallici attivati offrono attivazione termica e prestazioni acustiche adeguate per spazi commerciali e industriali.

Tecnologia e costruzione
Il sistema di attivazione A11 combina tubazioni in rame e guide conduttive in alluminio assemblate mediante saldatura laser. Le bobine sono permanentemente fissate alle lastre metalliche con un adesivo speciale sotto alta pressione per garantire un trasferimento termico ottimale. Anche i pannelli in alluminio possono essere attivati con questa tecnologia adesiva per migliorare le prestazioni.

Installazione e compatibilità
Il sistema supporta metodi di installazione standard come C‑Channel, Hook‑On e Clip‑In ed è compatibile con soluzioni modulari e su misura. Il ridotto peso del sistema agevola la movimentazione e l'integrazione degli impianti in cantiere.

Design

• Disponibile in diversi colori, perforazioni e forme

Funzionalità

• Raffrescamento, riscaldamento e trattamento acustico

Dati tecnici
Combinazioni di sistema:
+ AQUILO
+ VENTAMIC
+ ARCHISONIC®

Dimensioni:
Altezza di installazione: min. 100 mm
Dimensioni standard:
- Lunghezza pannello: 600 – 3000 mm
- Larghezza pannello: 400 – 1200 mm
- Altezza pannello: 30 – 50 mm
Dimensioni personalizzate su richiesta

Capacità (acqua):
Raffrescamento: fino a 100 W/m² (ΔT: 8 K); rapporto area attiva: 75 %
Riscaldamento: fino a 116 W/m² (ΔT: 15 K)

Acustica:
Assorbimento acustico αw: fino a 0,85 (Classe B, EN ISO 11654)

Specifiche tecniche

• Modello: A11-C
• Standard comfort termico: EN ISO 7730
• Classificazione antincendio: A2-s1, d0 (EN 13501-1)
• EPD: Disponibile
• Capacità di raffrescamento (acqua): fino a 100 W/m² (ΔT 8 K); rapporto area attiva 75 %
• Capacità di riscaldamento (acqua): fino a 116 W/m² (ΔT 15 K)
• Altezza di installazione: min. 100 mm
• Dimensioni pannelli: lunghezza 600–3000 mm; larghezza 400–1200 mm; altezza 30–50 mm (su richiesta)
• Assorbimento acustico: αw fino a 0,85 (Classe B, EN ISO 11654)
• Sistemi compatibili: AQUILO, VENTAMIC, ARCHISONIC®; supporta installazioni C‑Channel, Hook‑On, Clip‑In
• Costruzione: tubazione in rame + guide conduttive in alluminio unite mediante saldatura laser; bobine incollate alle lastre metalliche con adesivo ad alta pressione
