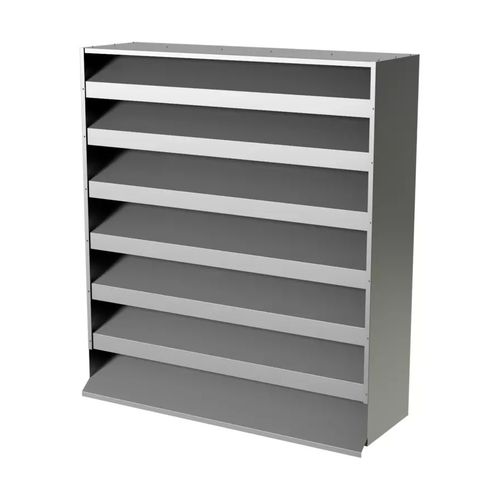

Griglia di ventilazione in acciaio galvanizzato ALD

in alluminioin acciaio inossidabilerettangolare

Panoramica
ALD – Griglia esterna fonoassorbente progettata per ridurre il rumore proveniente da ventilatori e locali tecnici.

Caratteristiche principali

• Ottima attenuazione acustica sulle bande di ottava
• Struttura robusta adatta a condizioni climatiche impegnative
• Materiali standard: lamiera di acciaio zincato (Classe di corrosività C3) o alluminio (Classe di corrosività C4)
• Materiali/finiture opzionali: acciaio inossidabile, alu-zinc o verniciatura
• Disponibile in versione doppia per maggiore attenuazione
• Inclusa nel database MagiCAD

Descrizione del prodotto
La persiana acustica ALD riduce il rumore aerodisperdente proveniente da locali tecnici, ventilatori e macchinari. Il suono viene attenuato passando attraverso alette fonoassorbenti riempite con materiale assorbente, garantendo un efficace controllo del rumore esterno.

Progetto
L'attenuazione è ottenuta mediante alette fonoassorbenti profilate aerodinamicamente e riempite con materiale assorbente, disposte all'interno della griglia. Il progetto garantisce un flusso d'aria efficiente riducendo al contempo la trasmissione del rumore degli impianti meccanici.

Materiale e trattamento superficiale
L'ALD viene fornita in lamiera di acciaio zincato (Classe di corrosività C3) o in alluminio (Classe di corrosività C4). Le alette acustiche sono riempite con ISOVER Cleantec® PLUS. È disponibile il trattamento superficiale con vernice quando è richiesta protezione dalla corrosione.

Installazione, messa in servizio e manutenzione
La griglia è fornita di serie senza accessori di montaggio. I metodi di installazione comuni includono:

• Viti attraverso le pareti terminali della griglia
• Montaggio con flangia esterna
• Montaggio con flangia interna (la versione doppia è fornita come due griglie singole per l'assemblaggio in cantiere)

Prestazioni (attenuazione integrale statica secondo ISO 7235)
Attenuazione integrale statica in dB (ISO 7235) per tipo e banda di ottava:
ALD-1 / Larghezze (mm): 400, 600, 750, 900, 1050, 1200, 1350, 1500, 1650, 1800, 1950, 2100, 2250, 2400 / Altezze (mm): 450, 600, 750, 900, 1050, 1200, 1350, 1500, 1650, 1800, 1950, 2100, 2250, 2400 / 63 Hz: 2 / 125 Hz: 5 / 250 Hz: 7 / 500 Hz: 12 / 1K Hz: 18 / 2K Hz: 21 / 4K Hz: 16 / 8K Hz: 16
ALD-2 / Larghezze (mm): 400, 600, 750, 900, 1050, 1200, 1350, 1500, 1650, 1800, 1950, 2100, 2250, 2400 / Altezze (mm): 450, 600, 750, 900, 1050, 1200, 1350, 1500, 1650, 1800, 1950, 2100, 2250, 2400 / 63 Hz: 3 / 125 Hz: 9 / 250 Hz: 12 / 500 Hz: 21 / 1K Hz: 32 / 2K Hz: 34 / 4K Hz: 32 / 8K Hz: 32

Specifiche tecniche

• Famiglia di prodotto: ALD (griglia esterna attenuante del rumore)
• Modelli: ALD-1 e ALD-2
• Larghezze disponibili (mm): serie 400–2400
• Altezze disponibili (mm): serie 450–2400
• Attenuazione integrale statica (dB, ISO 7235): vedere i valori di prestazione sopra
• Materiali standard: lamiera di acciaio zincato (Classe di corrosività C3) o alluminio (Classe di corrosività C4)
• Riempimento acustico: ISOVER Cleantec® PLUS
• Materiali/finiture opzionali: acciaio inossidabile, alu-zinc, finiture verniciate
• Opzione versione doppia disponibile per maggiore attenuazione
• Inclusa nel database MagiCAD
