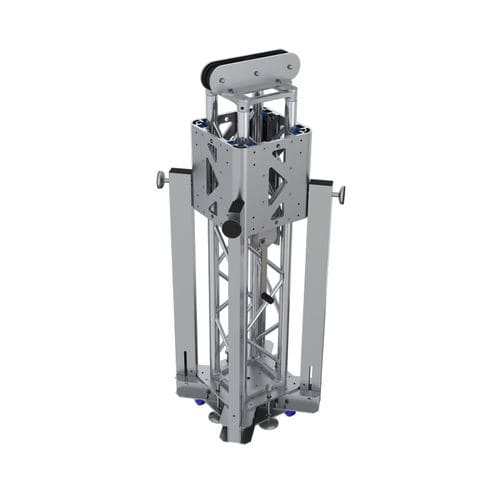

OBELISKO-30 È IL MODELLO PIÙ DIFFUSO.
Il sistema è di torri con verricello manuale a fune in acciaio, mentre su richiesta vi è la possibilità di montare un paranco elettrico. Le quattro facce del carrello sono studiate per applicare la serie TQ-TT-TP (lato30), o serie TQ-TP (lato 40) tramite delle piccole staffe vendute come accessorio.
Il sistema è completo di stabilizzatori ripiegabili, verricello manuale, top e carrello di scorrimento a 16 ruote in gomma ad alta densità, per garantire una maggior scorrevolezza del carrello lungo il traliccio.
I piedini sono totalmente regolabili singolarmente che permettono la messa in opera su ogni tipo di suolo. La base dell’obelisko garantisce una robustezza assoluta data alle due piastre che assumono lo stesso ingombro del carrello e mantenute fisse fra loro tramite dei profili a “C”. Il verricello (da 500 o 1000 kg) è applicato all’internamente al traliccio.
Il sistema è così composto:
N° 1 Modulo base con ruote
N° 1 Traliccio in alluminio TQ30 altezza 1,5 m
N° 1 Verricello con portata 500 kg e cavo 20 m
N° 1 Carrello universale per traliccio da 30 cm
N° 1 Top con tripla puleggia per rinvio fune
N° 4 gambe con piedini regolabili .
Caratteristiche:
Altezza max: 9,00 m
Carico max: 1000 kg
Compatibilità tralicci: TQ30/40-TT30/40-TP30
Peso modulo base con top: 74 kg
Sistema di sollevamento: argano o paranco a motore
