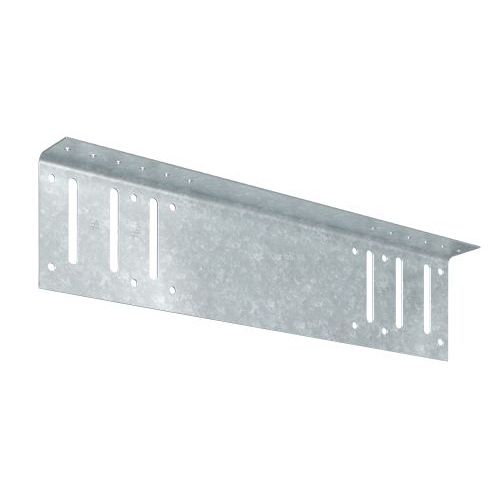

Connettore a taglio HYS

Il puntone ibrido HYS è l'unico puntone CFS sul mercato progettato e testato per l'uso come scivolo o come clip rigida. Comunemente usato nella parte inferiore di una trave in acciaio per adattarsi a condizioni di stallo di grandi dimensioni, il puntone HYS si fissa alla struttura con viti, elementi di fissaggio a polvere o saldature. L'HYS è stato sottoposto a prove complete di componenti, assemblaggio e ancoraggio. Da queste prove sono stati sviluppati dei carichi tabulati che includono capacità basate sulla resistenza e sulla deflessione per aiutare a mitigare il rischio di progettazione. Si può contare sul puntone a doppia applicazione HYS per la sua versatilità e le prestazioni verificate nei test. Caratteristiche principali Disponibile in lunghezze di 12", 15", 24" e 30" (per lunghezze di 18", utilizzare puntoni SSB e FSB) Le scanalature sono posizionate per ridurre al minimo il carico eccentrico e massimizzare la capacità L'applicazione a scorrimento consente fino a 1" di momento verticale in ogni direzione quando si utilizzano viti a spalla attraverso il centro della scanalatura I timbri Simpson Strong-Tie® No-Equal® segnano il centro delle fessure per garantire il corretto posizionamento delle viti con spallamento Supporta la gravità e i carichi laterali quando si utilizzano viti #10 attraverso piccoli fori preforati Materiale HYS12 /68, HYS15 /68, HYS24 /68 - 68 mil (14 ga.), 50 ksi HYS30 /97 - 97 mil (12 ga.), 40 ksi Finitura Zincato (G90) Installazione Per il montaggio come collegamento a slitta, fissare l'HYS con viti a spalla attraverso i fori asolati. Le viti a spallamento di precisione fornite con l'HYS sono progettate per evitare un'eccessiva guida e per garantire che la clip funzioni correttamente nell'applicazione a scorrimento. Per l'installazione come collegamento rigido per sostenere la gravità e il carico laterale, fissare la clip utilizzando i piccoli fori preforati con viti #10.
