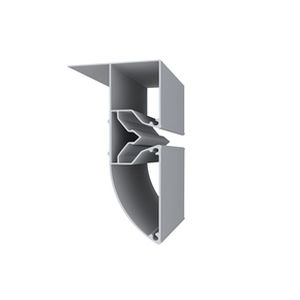

Profilo in alluminio NO. 30

di colmoper soffittoper giunti

Dimensioni - 200 × 47 × 105 cm Le strutture metalliche ad altezza fissa possono essere realizzate sulla base del binario n. 30. Questo binario è utilizzato per strutture di soffitti dritti e curvi in cui il livello di altezza del soffitto cambia a 58 mm. Utilizzando questo binario, si può costruire una struttura per un soffitto con diversi livelli di altezza in loco o scegliere una struttura prefabbricata pronta per l'installazione. Copertura è possibile utilizzare il nastro 15. - Perdita minima di altezza 10,5 cm - Variazione del livello di altezza del soffitto 5,8 cm - Il livello superiore del soffitto si adatta al binario a parete - Giunzione perfetta degli elementi del binario grazie agli inserti - Raggio di curvatura minimo di 150 mm - Bordo del binario rinforzato (sporgenza) - Smontaggio senza danni meccanici - Il binario è disponibile in sezioni da 2 lm Sequenza operativa generale con le strutture del binario n. 30 1. I singoli elementi del binario vengono uniti mediante inserti (perni). Gli inserti vengono inseriti nelle connessioni fino a quando solo un'estremità di 5-6 mm sporge all'esterno. 2. I giunti di collegamento tra gli elementi del binario vengono inoltre fissati con strisce di alluminio lunghe 10-12 cm e viti autofilettanti per metallo con cuscinetti a pressione. Si consiglia di fissare ogni striscia con almeno quattro viti autofilettanti. Utilizzare almeno 2 strisce per ogni giunto (sul fronte e sul retro del binario) per garantire una tenuta sicura.
