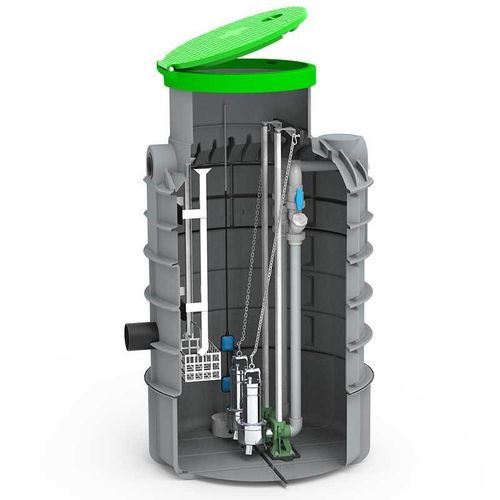

Stazione di pompaggio ROPUMP DN 1200

Panoramica Il RoPump DN 1200 è una stazione di sollevamento progettata per convogliare acque reflue e meteoriche quando il deflusso per gravità non è possibile. Consente lo scarico anti-ritorno da sotto la quota di riflusso verso un punto di scarico superiore e funziona in modo completamente automatico. Il sistema è destinato ad applicazioni comunali e ad alti volumi di afflusso, con una configurazione a due pompe sommergibili per garantire affidabilità operativa e ridondanza.

Aree di applicazione tipiche

• Infrastrutture di acque reflue comunali: pompaggio di acque in reti fognarie prive di pendenza sufficiente.
• Grandi insediamenti residenziali & quartieri: drenaggio di più edifici o complessi residenziali interi.
• Impianti commerciali & industriali: scarico di grandi volumi di acque reflue e acque di processo.

Contenuto della fornitura

• Vasca DN 1200 in polietilene (PE)
• 2 pompe sommergibili (dipende dalla variante: PENTAX DV 200 o DAB FEKA VS 1200)
• 2 galleggianti
• 2 clapet di non ritorno
• 2 valvole di intercettazione
• Tubo di mandata
• La variante FEKA è fornita con guide e basamento; la variante FEKA è disponibile con dispositivo di sollevamento

Nota Unità di controllo e coperchio non sono inclusi nella fornitura.

Funzionamento Le pompe si avviano quando le acque raggiungono livelli di attivazione preimpostati. Il controllo pompe si basa su interruttori di livello o sensori equivalenti. Il volume della vasca e i livelli di attivazione sono dimensionati in funzione delle portate in ingresso, della capacità delle pompe e dei cicli di avviamento ammessi. Due pompe garantiscono continuità in caso di guasto di una pompa. La condotta di scarico è dotata di clapet di non ritorno per impedire il reflusso; le valvole di intercettazione permettono l'isolamento per la manutenzione.

Tipi di pompe

• PENTAX DV 200 (variante esempio)
• DAB FEKA VS 1200 (variante esempio; fornita con guide e basamento; variante FEKA disponibile con dispositivo di sollevamento)

Vantaggi

• Disposizione a due pompe per elevata capacità di mandata, ripartizione del carico e ridondanza.
• Funzionamento automatico tramite galleggianti/interruttori di livello per controllo on-demand.
• Progettazione adattabile alle portate richieste e alle capacità delle pompe.
• Gestione efficiente di grandi volumi di acque reflue in esercizio continuo.
• Vasca in PE: resistente alla corrosione e durevole nelle condizioni di installazione e esercizio.
• Scarico anti-ritorno idoneo per installazioni sotto la quota di riflusso.
• Clapet di non ritorno per evitare il ritorno e valvole di intercettazione per una manutenzione sicura.
• Espandibilità modulare — unità di controllo e opzioni disponibili come accessori.

Accessori (esempi elencati nella scheda prodotto)

• Coperture e telai (vari DN/coperture e opzioni di cerniera)
• Unità di controllo: SMART EVO 1 (pompa singola 230 V), SMART EVO 2 (due pompe 230 V), SMART EVO 2 con modulo GSM, unità CONTROL per pompe trifase ad alta potenza e controller EXPRESS
• Separatore di solidi grossolani (varianti per DN600, DN800, DN1200)
• Gruppi guide per separatori di solidi grossolani (diverse altezze)
• Dispositivi di monitoraggio del livello, sensori di livello e galleggianti (opzioni cavo 10 m / 20 m)
• Pedestal esterni/colonne e prolunghe di accesso/cupole per diverse varianti DN

Tabella prodotto (selezione)
Codice | Dimensioni [mm] | Equipaggiamento
7700005044 | Ø1200 × 2300 | 2x PENTAX DV 200
7700002031 | Ø1200 × 2300 | 2x DAB FEKA VS 1200 con guide e basamento

Contenuto della fornitura (sintesi)

• Vasca PE DN 1200
• 2 pompe sommergibili (a seconda della variante scelta)
• 2 galleggianti
• 2 clapet di non ritorno e 2 valvole di intercettazione
• Tubo di mandata
• La variante FEKA VS include il dispositivo di sollevamento

Caratteristiche / Specifiche tecniche

• Denominazione: RoPump DN 1200
• Materiale del pozzo: polietilene (PE), resistente alla corrosione
• Diametro nominale: DN 1200
• Esempi di altezza installata: Ø1200 × 2300 mm (varianti disponibili)
• Disposizione pompe: configurazione a due pompe sommergibili per ridondanza e alta capacità
• Varianti pompe disponibili: PENTAX DV 200; DAB FEKA VS 1200 (con guide e basamento; opzione dispositivo di sollevamento per FEKA)
• Controllo: commutazione pompe tramite interruttori di livello o sensori (unità di controllo non inclusa)
• Elementi inclusi: 2 galleggianti, 2 clapet di non ritorno, 2 valvole di intercettazione, tubo di mandata
• Elementi esclusi: unità di controllo e coperchio (venduti separatamente come accessori)
• Applicazioni tipiche: reti comunali di acque reflue, grandi insediamenti residenziali, impianti commerciali/industriali
