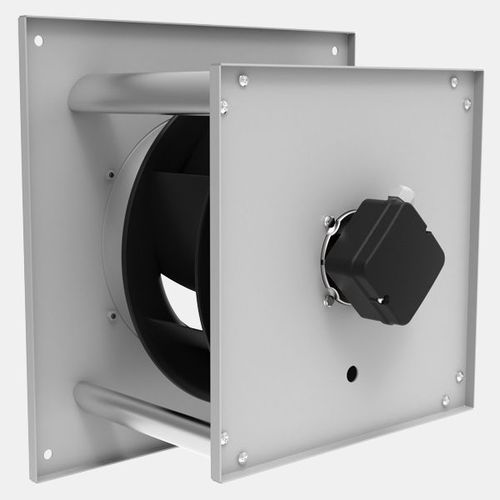

dimensioni: 250 - 630 mm (diametro della girante)
motore asincrono a rotore esterno
giranti curve all'indietro
design a morsettiera; in alternativa, uscita cavi laterale o assiale
design compatto e salvaspazio
I ventilatori sono progettati principalmente per l'installazione in dispositivi e sono utilizzati preferibilmente in condizionatori, apparecchiature per l'igiene, unità di filtraggio per camere bianche e sistemi HVAC. Durante lo sviluppo della girante curvata all'indietro per l'uso senza cassa a spirale, è stata data particolare importanza all'ottimizzazione dell'efficienza su un'ampia curva caratteristica con un'alta densità di potenza, pur avendo un livello di rumore il più possibile ottimale. I ventilatori sono progettati per trasportare aria e altri gas o vapori non aggressivi. Come motori di azionamento, vengono utilizzati motori asincroni a rotore esterno di nostra produzione. Oltre al design modulare (DKHM), questi ventilatori sono disponibili anche con girante motorizzata (DKHR).
Le giranti a 8 pale rovesciate sono realizzate in lamiera di alluminio (AIMg3) e sono bilanciate staticamente e dinamicamente insieme al mozzo della girante o al motore a rotore esterno utilizzato secondo il livello di qualità G 2,5 / G 6,3 in conformità alla norma DIN ISO 21940-11. Se lo si desidera, le ruote possono essere realizzate anche in lamiera d'acciaio con rivestimento in plastica. Il senso di rotazione delle giranti è quello standard in senso orario (visto dal lato di aspirazione). Il funzionamento in senso antiorario provoca danni da sovraccarico al motore. Pertanto, il senso di rotazione deve essere sempre controllato prima dell'avviamento.
Collegamento elettrico tramite morsettiera esterna classe di protezione IP44.
---
