griglia di ventilazione in alluminio / rettangolare
412

Aggiungi ai miei preferiti MyArchiExpo
Aggiungi al comparatore Rimuovi dal comparatore

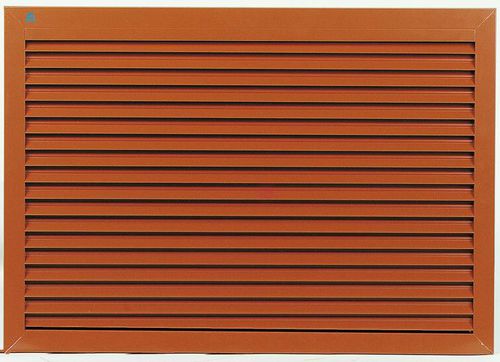

griglia di ventilazione in alluminio griglia di ventilazione in alluminio - 412
{{requestButtons}}

Caratteristiche

  • Materiali:

    in alluminio

  • Forma:

    rettangolare

Descrizione

Wall la feritoia con le lamierine della sezione del chevron, per le stazioni ad alta tensione
Materiale
Fatto dalle sezioni dell'alluminio: AlMgSi 0.5 (secondo en 12020-2)
Rifinitura: anodizzato nel colore/del raso (20 micron) o in polvere-rivestito bronze in qualsiasi AL della R o colore di Syntha Pulvin® (60-80 micron) (per il Regno Unito resoconto 40 micron)
Maglia dell'acciaio inossidabile 304 (6 x 6 millimetri) o schermo dell'insetto (2.3 x 2.3 millimetri) a richiesta

Opzioni
Backframe
Struttura di predisposizione per istallazione
Scanalatura dell'acqua
Profilo di drenaggio

Riparazione
Inquadra il rif. 418 incluso.
Clip di molla rif. 419 disponibili a richiesta (piccole dimensioni).
Per le feritoie un ² da più in gran parte approssimativamente 3 m., un backstructure rinforzante è richiesto.

Dimensioni
Profondità da adattare: 28.5 millimetri
Formato della flangia: 21 millimetro
Fornito l'aletta di earthing
Dimensioni minime: 100 x 100 millimetri

Traduzione automatica  (Visualizza il testo originale in inglese)
