Pannello fotovoltaico vetro-vetro PREFALZ SERIES

antiscivoloper tettoblack

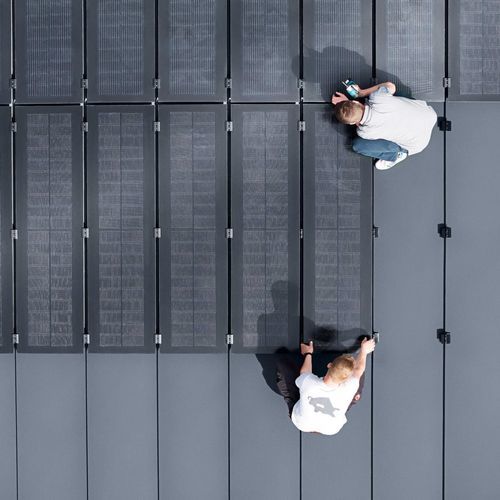

Presentazione Questi moduli fotovoltaici vetro/vetro sono stati sviluppati specificamente per coperture PREFALZ a giunto in piedi e si integrano con l'aspetto caratteristico delle bande del giunto. Il sistema combina moduli fotovoltaici doppio vetro e fissaggi integrati (graffa + morsetto modulo) che consentono l'installazione parallela al tetto con un'altezza di montaggio minima di 70 mm.

Vantaggi

• Estetica: installazione parallela al tetto, preserva l'aspetto delle bande di graffa, integrazione armoniosa sulle coperture PREFALZ.
• Resistenza: modulo vetro/vetro robusto, resistente all'umidità, alla grandine e ai carichi di neve.
• Alta efficienza: celle TOPCon che forniscono circa il 10% di potenza in più, con migliori prestazioni in luce diffusa.
• Nessuna perforazione della copertura: fissaggio sui giunti in piedi tramite graffe speciali che trasferiscono il carico senza danneggiare la copertura.
• 2 in 1: graffa e fissaggio modulo combinati in un unico prodotto per montaggio semplificato e riduzione dei componenti.
• Installabile su coperture PREFALZ nuove o esistenti.
• Produzione e sviluppo in Austria (qualità industriale PREFA).

Tecnologia delle celle Celle fotovoltaiche TOPCon: maggiore durata e miglior dissipazione termica, rendimento superiore (~10% rispetto a PERC), prestazioni migliori in luce diffusa.

Contenuto della consegna

• Moduli solari PREFALZ (moduli vetro/vetro, cablati con connettori MC4)
• Morsetto centrale e morsetto finale (fissaggi centrali / finali PREFALZ 500/650)
• Dispositivi di sicurezza antiscivolo per i moduli
• Kit cavi con tutte le entrate e uscite richieste
• Varie prestazioni di servizio disponibili (es. installazione dell'impianto fotovoltaico)

Struttura del modulo

• Altezza di installazione: 70 mm
• Vetro solare anteriore: 3,2 mm
• Materiali di incapsulamento
• Tipo di cella fotovoltaica: TOPCon
• Materiali di incapsulamento
• Vetro posteriore: 3,2 mm
• Scatola di giunzione, connettore MC4 maschio/femmina con cavo solare e guaina protettiva

Disponibile in due dimensioni (larghezze utili) PREFALZ 500: Dimensioni: 2000 x 408 mm
Potenza: 150 Wp / pezzo
PREFALZ 650: Dimensioni: 2000 x 558 mm
Potenza: 150 Wp / pezzo

Garanzia Garanzia di rendimento 25 anni (resa garantita minima 85% della potenza nominale dopo 25 anni). Garanzia del prodotto e della sotto-struttura secondo le condizioni PREFA (durata e copertura specificate da PREFA).

Colori Moduli disponibili in nero. I fissaggi vengono forniti in nero anodizzato coordinato. Le bande in alluminio PREFALZ per la copertura sono disponibili nei colori standard PREFA.

Informazioni tecniche (parametri principali)
Potenza nominale: 150 Wp (per entrambe le larghezze utili)
Superficie richiesta: 5,44 m²/kWp (PREFALZ 500); 7,44 m²/kWp (PREFALZ 650)
Dimensioni: PREFALZ 500 = 2000 x 408 mm; PREFALZ 650 = 2000 x 558 mm
Peso: PREFALZ 500 = 15 kg (18 kg/m²); PREFALZ 650 = 21 kg (18 kg/m²)
Tipo di cella: TOPCon
Pendenza del tetto ammessa: da 3° (5%) fino a 60°
Resistenza alla grandine: HW4 (secondo prova, valore indicato per PREFALZ 500)
Materiali: vetro anteriore 3,2 mm / vetro posteriore 3,2 mm (modulo vetro/vetro)
Connettore: MC4 maschio/femmina standard
Fissaggio: fissaggio centrale / finale PREFALZ 500/650 su giunto in piedi con sicurezza antiscivolo (numero di fissaggi variabile in base alla pendenza e alla posizione)

Caratteristiche / specifiche tecniche

• Nome prodotto: Modulo solare PREFALZ
• Marchio: PREFA
• Tecnologia cella: TOPCon
• Configurazione modulo: vetro/vetro (anteriore 3,2 mm / posteriore 3,2 mm)
• Potenza unitaria: 150 Wp
• Dimensioni disponibili: 2000 x 408 mm (500); 2000 x 558 mm (650)
• Peso: 15 kg (500); 21 kg (650)
• Altezza di installazione: 70 mm
• Inclinazione di installazione: da 3° (5%)
• Connettori: MC4 maschio/femmina
• Colore moduli: nero; fissaggi: nero anodizzato
• Garanzia di rendimento: 25 anni (85% della potenza nominale dopo 25 anni)
