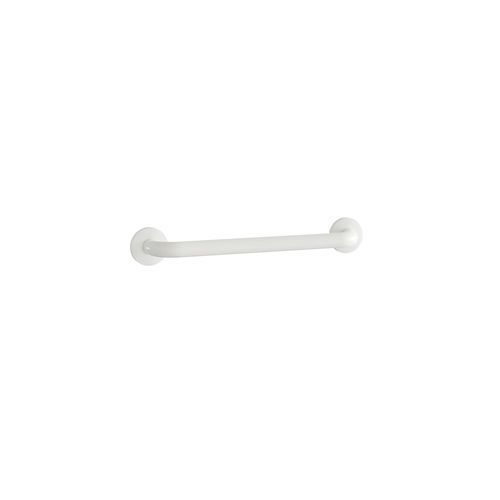

Barra di sostegno in poliestere XG09UAS01

in acciaio inossidabileepossidicain acciaio inox 304

Descrizione
Maniglione di sicurezza lineare, realizzato con tubo senza saldature in acciaio AISI 409, finitura superficiale con verniciatura a polvere epossi‑poliestere (80 µm).

Caratteristiche principali

• Corpo in tubo, spessore 1 mm
• Diametro esterno della maniglia: 32 mm
• Diametro delle flange: 78 mm
• Finitura esterna: polvere epossi‑poliestere - 80 µm
• Flangia di fissaggio in acciaio inox AISI 304
• Copri-flangia in acciaio inox AISI 304 per nascondere le viti
• Prodotto fornito con parti smontate, richiede assemblaggio prima dell'installazione

Colori / Finiture

• WA - Bianco Lino (Pantone: 705; RAL: 9016; NCS: 0510-R)
• DM - Nero seppia (RAL: 9005)

Materiali

• Tubo: acciaio AISI 409
• Flangia e copri-flangia: acciaio inox AISI 304
• Acciaio inossidabile disponibile in finiture Opaca e Grezza

Varianti e dimensioni (codice: AxBxC mm; interasse A1 mm; peso; resistenza verticale)
G09UAS01: 299x82x78.7; A1 220; Peso 0,66 kg; Resistenza verticale 150 kg
G09UAS02: 379x82x78.7; A1 300; Peso 0,76 kg; Resistenza verticale 150 kg
G09UAS03: 449x82x78.7; A1 370; Peso 0,90 kg; Resistenza verticale 150 kg
G09UAS04: 529x82x78.7; A1 450; Peso 1,00 kg; Resistenza verticale 150 kg
G09UAS05: 679x82x78.7; A1 600; Peso 1,36 kg; Resistenza verticale 150 kg
G09UAS06: 799x82x78.7; A1 720; Peso 1,60 kg; Resistenza verticale 150 kg
G09UAS07: 979x82x78.7; A1 900; Peso 1,96 kg; Resistenza verticale 150 kg
G09UAS08: 1279x82x78.7; A1 1200; Peso 2,56 kg; Resistenza verticale 150 kg

Note
Il maniglione è fornito con componenti smontati e richiede assemblaggio da parte dell'utente o dell'installatore prima della messa in opera.

Caratteristiche / Specificazioni tecniche

• Tubo senza saldature in acciaio AISI 409
• Spessore tubo: 1 mm
• Diametro esterno maniglia: 32 mm
• Diametro flange: 78 mm
• Finitura: polvere epossi‑poliestere, 80 µm
• Flangia e copri-flangia: acciaio inox AISI 304
• Prodotto disponibile in diverse lunghezze/varianti (vedere codici G09UAS01 ÷ G09UAS08)
• Resistenza al carico verticale indicata: 150 kg
