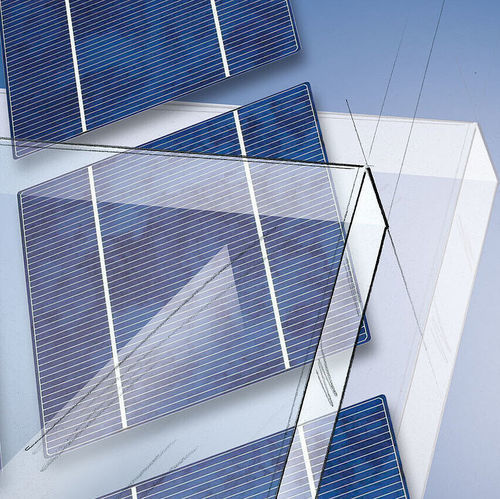

Pannello fotovoltaico policristallino OKACELL

trasparentesu misuraisolante

Dettagli del prodotto
OKACELL rende disponibile la fotovoltaica integrata negli edifici per applicazioni architettoniche. OKACELL offre la massima varietà possibile di design con diversi tipi di celle, colori delle celle e allineamenti personalizzati. È possibile una vasta gamma di forme di moduli oltre ai pannelli rettangolari. OKACELL è disponibile come vetro monolitico e vetro isolante per facciate e tetti.

• Fotovoltaica integrata negli edifici

Vantaggi

• Opzioni di design individuali
• Alta efficienza fino a 180 Wp/m² a seconda del tipo di cella e della densità di copertura
• Supporto esteso nella pianificazione
• Combinazione con vetro isolante diffusore di luce OKALUX
• Combinazione con vetri frontali stampati individualmente
• Visibilità per gli uccelli

Costruzione + funzione
Le celle sono incorporate in un vetro laminato realizzato in vetro temperato/indurito o vetro rinforzato termicamente (vetro a basso contenuto di ferro). Si utilizza un foglio di PVB o EVA come strato intermedio.

dimensioni massime del vetro | fino a 2200 mm x 3600 mm
Dimensione minima | con due celle affiancate circa 400 mm
Dimensione della cella individuale | 158,75 mm x 158,75 mm
Distanza minima tra le celle | ≥ 2,5 mm
Distanza dalla cella al sigillo del bordo | ≥ 20 mm
Connettore di proiezione laterale | circa 10 mm (diametro del cavo)

Dati elettrici
Efficienza | circa 22,2 %
Potenza | 180 Wp/m² a 100 % di densità di copertura

A causa del rapido progresso tecnico nello sviluppo di nuovi tipi e dimensioni di celle, potrebbe accadere che un tipo specifico di cella non sia più disponibile in una data successiva. Il colore intrinseco e la luminosità delle celle cristalline non sono una proprietà definita. Pertanto, possono verificarsi differenze di colore all'interno di un modulo e tra diversi moduli.

Dati tecnici
Valori tecnici dei tipi standard
Valore U | 1,0 a 1,4 W/(m2K) come vetro isolante e fino a 0,8 W/(m2K) in combinazione con OKALUX K
TSET | ≥ 12 %
T_v | 10 % a 80 %

Legenda e dimensioni correlate
U | W/(m2K) | DIN EN 673 | Coefficiente di trasferimento del calore, Ug = U
| | DIN EN 674 |
TSET | % | DIN EN 410 | Trasmissione energetica totale
T_v | % | DIN EN 410 | Permeabilità alla luce (diretta/emisferica)

I valori specificati sono approssimativi. Si basano su misurazioni di istituti di prova riconosciuti e sui calcoli derivati.

Caratteristiche / specifiche tecniche

• Tipo di prodotto: Vetro fotovoltaico integrato negli edifici per applicazioni architettoniche
• Design: Tipi di celle personalizzabili, colori delle celle, allineamento e forme dei moduli
• Disponibile come: Vetro monolitico e vetro isolante per facciate e tetti
• Dimensioni massime del vetro: fino a 2200 mm x 3600 mm
• Dimensione minima: circa 400 mm (con due celle affiancate)
• Dimensione della cella individuale: 158,75 mm x 158,75 mm
• Distanza minima tra le celle: ≥ 2,5 mm
• Distanza dalla cella al sigillo del bordo: ≥ 20 mm
• Connettore di proiezione laterale: circa 10 mm (diametro del cavo)
• Efficienza: circa 22,2 %
• Potenza: 180 Wp/m² a 100 % di densità di copertura
• Valore U: 1,0 a 1,4 W/(m2K) come vetro isolante, fino a 0,8 W/(m2K) con OKALUX K
• TSET: ≥ 12 %
• Permeabilità alla luce (T_v): 10 % a 80 %
• Strato intermedio: Foglio di PVB o EVA
• Tipo di vetro: Vetro temperato/indurito o rinforzato termicamente (vetro a basso contenuto di ferro)
