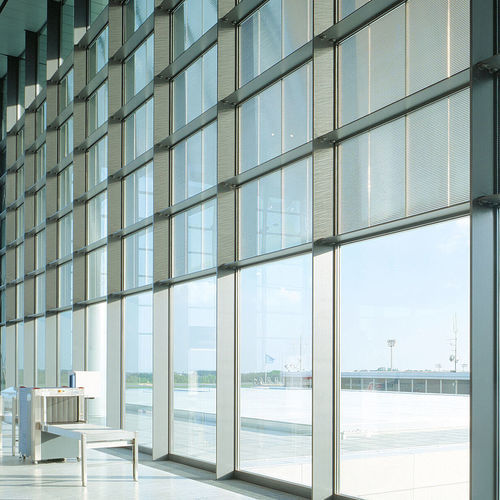

Pannello in vetro a controllo solare OKASOLAR W

a bassa emissivitàdi protezione solarea doppi vetri

Panoramica del prodotto
OKASOLAR W è un sistema di luce diurna ad alte prestazioni appositamente sviluppato per la facciata che combina l'uso della luce diurna con una protezione solare efficace. Le lamelle fisse nelle cavità dirigono la luce diurna in profondità nella stanza garantendo al contempo un'eccellente protezione solare e antiabbagliamento direzionale. Un ulteriore vantaggio di OKASOLAR W: i carichi di raffreddamento e i costi per l'illuminazione artificiale possono essere significativamente ridotti e il bilancio energetico di un edificio ottimizzato.

Vantaggi

• Protezione solare direzionale efficace
• Direzione della luce diurna verso l'interno dell'edificio
• Trasmissione della luce regolabile in modo preciso e specifico per il progetto
• Nessuna limitazione nella funzione rispetto ai sistemi di ombreggiatura situati all'interno o all'esterno
• Possibile integrazione in un modulo multifunzionale (MFM)
• Protezione antincendio secondo i requisiti
• Varietà di formati speciali possibili
• Visibilità come funzione di protezione degli uccelli

Sostenibilità

• L'ingresso della luce diurna riduce la necessità di luce artificiale
• Riduzione del carico di raffreddamento in estate, guadagni solari in inverno
• Completamente riciclabile
• Lamelle completamente e durevolmente protette all'interno della cavità
• Nessun costo aggiuntivo per manutenzione, riparazione o pulizia

Comfort dell'utente

• Atmosfera di luce diurna confortevole in tutto l'interno
• Visione eccezionale verso l'esterno
• Protezione della privacy efficace

Costruzione + Funzione

• Costruzione a doppio vetro e principio di funzionamento disponibili
• Opzioni di trasparenza

Dati tecnici

• Dimensioni massime: 3.000 mm x 4.000 mm, dimensioni maggiori disponibili su richiesta
• Area massima: 7 m²
• Trasparenza parziale: 38%, 41% e 45% (a seconda dell'angolo della lamella)
• Distanza tra le lamelle: 17 mm
• Tutti i valori tecnici, come la trasmissione della luce, TSET e il valore Ug possono essere regolati per soddisfare i requisiti variando altre costruzioni e tipi di vetro

Tabella tecnica: Costruzione standard a doppio vetro
OKASOLAR W
Spessore totale
Rivestimento funzionale
Valore Ug [W/(m²K)]
TSET
Trasmissione della luce
Costruzione standard a doppio vetro
mm
Tipo
Krypton
Argon
Aria
(%) min.¹ - max.²
(%) min.¹ - max.²

22
bassa emissività
1.1
1.5
1.9
18 - 49
5 - 59
solare
1.0
1.4
1.8
12 - 33
4 - 51
¹ per angolo di incidenza γ = 60°
² per angolo di incidenza γ = 0° (verticale alla superficie del vetro)

Tabella tecnica: Costruzione standard a triplo vetro
OKASOLAR W
Spessore totale
Rivestimento funzionale
Valore Ug [W/(m²K)]
TSET
Trasmissione della luce
Costruzione standard a triplo vetro
mm
Tipo
Krypton
Argon
Aria
(%) min.¹ - max.²
(%) min.¹ - max.²

22+10
bassa emissività
0.6
0.8
1.1
16 - 42
4 - 53
solare
0.6
0.8
1.1
11 - 31
4 - 46
¹ per angolo di incidenza γ = 60°
² per angolo di incidenza γ = 0° (verticale alla superficie del vetro)

Trasmissione della luce selettiva per angolo
Trasmissione della luce selettiva per angolo dei diversi tipi di OKASOLAR W in costruzione a 2 pannelli con rivestimento di controllo solare.

Caratteristiche / Specifiche tecniche

• Prodotto: OKASOLAR W
• Marca: OKALUX
• Applicazione: Vetro per finestre e facciate, sistema di luce diurna con protezione solare
• Dimensioni massime: 3.000 mm x 4.000 mm (7 m²)
• Trasparenza parziale: 38%, 41%, 45%
• Distanza tra le lamelle: 17 mm
• Opzioni di costruzione a doppio e triplo vetro
• Valore Ug (W/(m²K)): Doppio: 1.1 (Krypton), 1.5 (Argon), 1.9 (Aria); Triplo: 0.6 (Krypton), 0.8 (Argon), 1.1 (Aria)
• TSET: Doppio: 18-49% (bassa emissività), 12-33% (solare); Triplo: 16-42% (bassa emissività), 11-31% (solare)
• Trasmissione della luce: Doppio: 5-59% (bassa emissività), 4-51% (solare); Triplo: 4-53% (bassa emissività), 4-46% (solare)
• Protezione antincendio disponibile
• Funzione di protezione degli uccelli
• Completamente riciclabile
• Nessun costo di manutenzione aggiuntivo
