Raccordo per cavi GRIP M UNI

Panoramica del prodotto

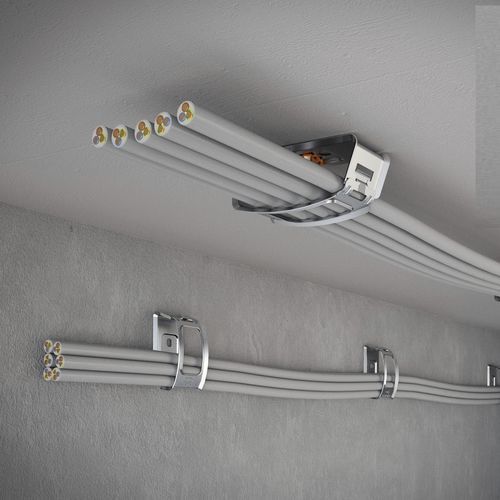

Il supporto collettore Grip M UNI è una staffa universale per il fissaggio di canaline e cavi. Consente sia il fissaggio diretto con utensili di fissaggio (montaggio con una mano) sia il tradizionale montaggio a vite. La staffa è progettata secondo il principio UNI ed è disponibile nelle misure 10 e 20. È realizzata in lamiera d'acciaio, si apre senza utensili e si chiude con semplice innesto.

Caratteristiche principali

• Fissaggio universale: fissaggio diretto con utensile di installazione o montaggio a vite
• Adattatore universale brevettato e preassemblato in materiale plastico (compatibile con Hilti, Würth, Spit, Fischer, Bosch)
• Montaggio a una mano possibile senza naso magnetico sull'utensile
• Apertura e chiusura senza attrezzi tramite innesto
• Materiale: acciaio zincato (lamiera d'acciaio)
• L'adattatore assorbe l'energia di fissaggio e protegge le canaline in plastica da danni

Adattatore universale / montaggio
L'adattatore universale preassemblato permette il fissaggio diretto con tutti i comuni utensili di fissaggio e protegge le canaline in plastica (WDK, WDKH, Rapid 80®) da crepe e deformazioni durante l'installazione. Inoltre è previsto un foro di fissaggio da 6,5 mm per il montaggio a vite tradizionale. Adatto per larghezze di canalina a partire da 30 mm.

Resistenza al fuoco e mantenimento della funzione
Il supporto UNI è approvato come sistema di posa specifico per cavi per il mantenimento della funzione secondo DIN 4102 parte 12. Classi di mantenimento applicabili: E30, E60 e E90 (in funzione dei cavi testati e dei parametri di installazione indicati nel certificato di prova). Per applicazioni di mantenimento della funzione, i chiodi devono essere utilizzati solo con la relativa verifica di idoneità.

Descrizione del sistema (estratto)
Tipo di posa: struttura portante specifica per cavi
Numero certificato di prova: P-MPA-E-26-001
Classi di mantenimento della funzione: E30 a E90
Norma di prova: DIN 4102 parte 12
Varianti di montaggio: fissaggio diretto a parete e soffitto mediante utensile di fissaggio o montaggio a vite
Esecuzione materiale: acciaio zincato

Dati ammessi (estratto)
Tipo | Distanza di fissaggio [m] | Carico cavo [kg/m]
2031 M UNI 10 FS | 0,8 | 1,0
2031 M UNI 20 FS | 0,8 | 2,0

Ulteriori indicazioni
La linea UNI permette, a seconda del supporto in cantiere, di scegliere tra fissaggio diretto e montaggio a vite senza dover tenere un secondo prodotto in magazzino. L'adattatore universale è preassemblato e aumenta la flessibilità in cantiere.

Caratteristiche tecniche / specifiche

• Serie prodotto: Grip M UNI
• Varianti modello: 2031 M UNI 10 FS, 2031 M UNI 20 FS
• Materiale: acciaio zincato (lamiera d'acciaio)
• Montaggio: fissaggio diretto (utensile di fissaggio) o montaggio a vite (foro di fissaggio 6,5 mm)
• Adattatore universale: preassemblato, compatibile con Hilti, Würth, Spit, Fischer, Bosch
• Mantenimento della funzione: approvato secondo DIN 4102 parte 12 (E30, E60, E90) – certificato di prova P-MPA-E-26-001
• Distanza di fissaggio consigliata: 0,8 m (per i tipi indicati)
• Carico cavo: 1,0 kg/m (UNI 10), 2,0 kg/m (UNI 20)
• Adatto per canaline WDK e WDKH da 30 mm e per Rapid 80®
