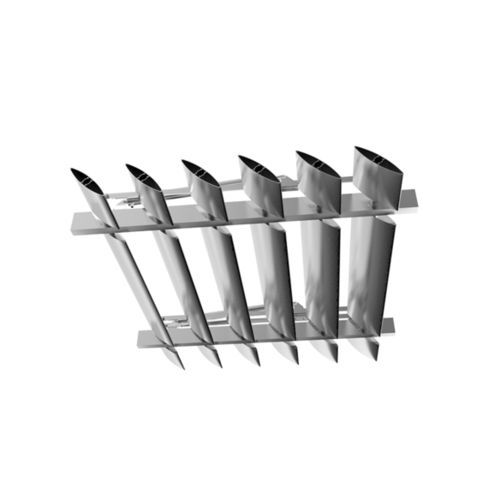

Frangisole in alluminio HB-H-240-ND-00

verticaleorizzontaleorientabile

Panoramica: - Sistema di Protezione Solare MLL - Tipo HB-H-240-ND-00 - Movibile orizzontalmente, lamella orizzontale - Tipo di lamella sonal D240 Componenti del Sistema: - Lamella sonal D-240 - Design: Lamella di protezione solare sonal D, lamella ellittica, larghezza lamella 240 mm - Materiale: Alluminio EN AW 6060 T66 - Superficie: Pressato grezzo, anodizzato E6 / EV1, C31 – C35, verniciato a polvere RAL Classic, DB 701 – DB 703, NCS-S e effetto perla su richiesta - Disegno tecnico: PDF, DWG, DXF, DWG 3D disponibile - Tipo di copertura: DD-240-R - Design: Copertura con ritaglio rotondo, sonal D, per lamella sonal D-240 - Materiale: Alluminio EN AW-5754 H22 - Superficie: Pressato grezzo, anodizzato E6 / EV1, C31 – C35, verniciato a polvere RAL Classic, DB 701 – DB 703, NCS-S e effetto perla su richiesta - Disegno tecnico: PDF, DWG, DXF disponibile - Tipo di copertura: DD-240-N - Design: Copertura con ritaglio rotondo, sonal D, per lamella sonal D-240 - Materiale: Alluminio EN AW-5754 H22 - Superficie: Pressato grezzo, anodizzato E6 / EV1, C31 – C35, verniciato a polvere RAL Classic, DB 701 – DB 703, NCS-S e effetto perla su richiesta - Disegno tecnico: PDF, DWG, DXF disponibile - Tipo di lisen: RL-120-40 - Design: Lisen rettangolare sonal D, per lamella sonal D-150 a D-450, design per sistemi mobili - Materiale: Alluminio EN AW 6060 T66 - Superficie: Pressato grezzo, anodizzato E6 / EV1, C31 – C35, verniciato a polvere RAL Classic, DB 701 – DB 703, NCS-S e effetto perla su richiesta - Disegno tecnico: PDF, DWG, DXF, DWG 3D disponibile Descrizione del Prodotto: Il Sistema di Protezione Solare MLL HB-H-240-ND-00 di MLL Hamburg è un parasole composto da grandi lamelle ellittiche in alluminio. Il sistema è un parasole a sbalzo orizzontale con lamelle disposte orizzontalmente di tipo sonal D-240. Il collegamento delle lamelle avviene tramite un profilo di lisen direttamente o con staffe distanziatrici alla sottostruttura in loco. L'inclinazione delle lamelle è regolabile tramite l'azionamento lineare. L'inclinazione delle lamelle può essere regolata da circa 0° a 110°, senza scatti. Superficie: - Pressato grezzo, anodizzato E6 / EV1, C31 – C35, verniciato a polvere RAL Classic, DB 701 – DB 703, NCS-S e effetto perla su richiesta Aree di Applicazione: - Sistema di protezione solare mobile di MLL per installazione sopra superfici vetrate, su sottostruttura in loco Aree di Utilizzo: - Per uso interno ed esterno - Come protezione dalla vista, dall'abbagliamento, dal calore, dal sole Costruzione: - Sistema di protezione solare preassemblato, consegnato in parti singole Accessori Richiesti: - Materiali di fissaggio per il fissaggio alla sottostruttura in loco Accessori Opzionali: - Opzione di regolazione manuale Dati Tecnici: - Installazione: Lamella con copertura standard, asta di regolazione e azionamento lineare su profili di lisen. Profili di lisen per installazione su sottostruttura in loco. - Lamella: sonal D-240 - Dimensioni della lamella: 240 x 47 mm - Spaziatura delle lamelle: Spaziatura standard 235 mm, altre spaziature possibili - Angolo di inclinazione / angolo di regolazione: circa 0° - 110°, senza scatti - Campata: circa 3200 mm (o secondo calcolo statico) - Materiale: Tutti i profili realizzati in alluminio EN AW 6060 T66, coperture realizzate in alluminio EN AW 5754 H22 - Prodotto da costruzione: Sì / Certificato di fabbrica secondo DIN EN 10204 Caratteristiche / Specifiche Tecniche: - A sbalzo orizzontale - Design mobile - Lamella orizzontale - Lamella ellittica - Larghezza lamella 240 mm - Campata lamella circa 3200 mm - Funzionamento manuale o motore elettrico - Angolo regolabile circa 0° - 110°, senza scatti
