Numero articolo: 0082.0100
Produttore: MAICO
ERH 10-04 - breve descrizione

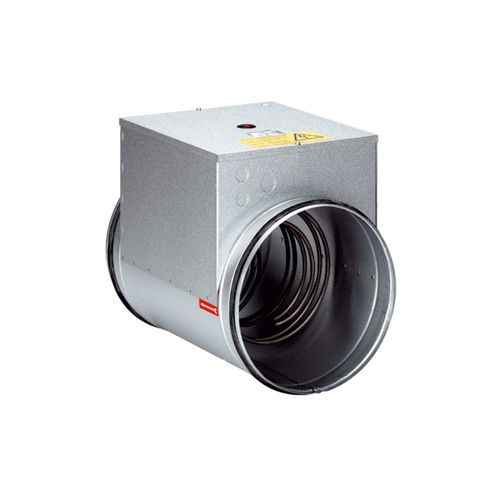

Riscaldatore d'aria elettrico, DN 100, corrente alternata
ERH 10-04 - Descrizione del prodotto
Riscaldatore d'aria elettrico per impianti di ventilazione.
Con radiatori tubolari in acciaio inossidabile non incandescente.
Operare con il regolatore di temperatura ETL/DTL (vedi accessori).
Aumento del pericolo di incendio se i radiatori tubolari sono sporchi. Installare il filtro aria TFE come prevenzione.
Accessori consigliati: Sensore canale FL o sensore ambiente FR, LW 9 air flow monitor, contattore US 16 T e filtro aria TFE... .
Istruzioni per l'installazione
Montare il riscaldatore acqua-aria sul lato pressione del ventilatore per evitare il surriscaldamento del motore del ventilatore. Una freccia contrassegnata sulla custodia mostra la direzione dell'aria predefinita attraverso il riscaldatore elettrico dell'aria.
Montare un raccordo del condotto dell'aria lungo da 1 m a 1,5 m tra il ventilatore e il riscaldatore d'aria elettrico per garantire un afflusso ottimale al riscaldatore d'aria elettrico.
La velocità di afflusso può essere controllata con un monitor di flusso d'aria LW 9.
Se la velocità di afflusso scende al di sotto di 1,5 m/s, il riscaldatore elettrico dell'aria deve essere spento.
Istruzioni di sicurezza
Aumento del pericolo di incendio se i radiatori tubolari sono sporchi. Installare il filtro aria TFE come prevenzione.
Progettazione in conformità alle leggi VDE, alle leggi sulla sicurezza dei dispositivi e dei prodotti e alle corrispondenti direttive UE.
Con 2 limitatori di temperatura che commutano indipendentemente l'uno dall'altro.
Distanza minima dal materiale infiammabile: 150 mm (se la distanza è minore, installare un isolamento adeguato).
---
