Collettore resistente alla corrosione FRONT

Panoramica del prodotto

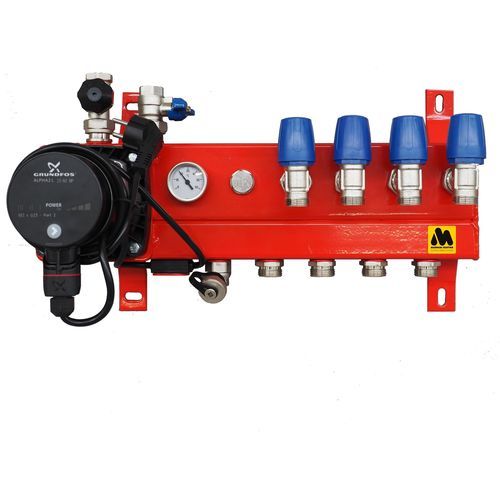

L'unità di controllo MAGNUM Front Steel è un collettore di riscaldamento compatto con scocca in acciaio zincato e rivestimento epossidico. Fornito di serie con pompa Grundfos A-Label e collegamento primario superiore. La pompa lavora a pressione costante e si adatta quando i circuiti vengono chiusi tramite attuatori. In configurazione idraulica attiva, con la valvola di miscelazione chiusa, il collettore è idraulicamente neutro.

Varianti (Art.nr. | Descrizione | Dimensioni)
Art.nr. | Descrizione | Dimensioni
W41001 | MAGNUM Front Steel 1 Gruppo incl. pompa A-Label | 325 x 235 x 185 mm
W41002 | MAGNUM Front Steel 2 Gruppi incl. pompa A-Label | 325 x 235 x 185 mm
W41003 | MAGNUM Front Steel 3 Gruppi incl. pompa A-Label | 375 x 235 x 185 mm
W41004 | MAGNUM Front Steel 4 Gruppi incl. pompa A-Label | 425 x 235 x 185 mm
W41005 | MAGNUM Front Steel 5 Gruppi incl. pompa A-Label | 475 x 235 x 185 mm
W41006 | MAGNUM Front Steel 6 Gruppi incl. pompa A-Label | 525 x 235 x 185 mm
W41007 | MAGNUM Front Steel 7 Gruppi incl. pompa A-Label | 575 x 235 x 185 mm
W41008 | MAGNUM Front Steel 8 Gruppi incl. pompa A-Label | 625 x 235 x 185 mm
W41009 | MAGNUM Front Steel 9 Gruppi incl. pompa A-Label | 675 x 235 x 185 mm
W41010 | MAGNUM Front Steel 10 Gruppi incl. pompa A-Label | 725 x 235 x 185 mm
W41011 | MAGNUM Front Steel 11 Gruppi incl. pompa A-Label | 775 x 235 x 185 mm
W41012 | MAGNUM Front Steel 12 Gruppi incl. pompa A-Label | 825 x 235 x 185 mm
W41013 | MAGNUM Front Steel 13 Gruppi incl. pompa A-Label | 875 x 235 x 185 mm
W41014 | MAGNUM Front Steel 14 Gruppi incl. pompa A-Label | 925 x 235 x 185 mm
W41015 | MAGNUM Front Steel 15 Gruppi incl. pompa A-Label | 975 x 235 x 185 mm

Applicazioni
Caldaia a condensazione | V
Pompa di calore | X
Solare termico (con accumulo) | V
Stufa a pellet | V
Riscaldamento centralizzato | X (su richiesta)

Specifiche (caratteristica | disponibile)
Valvola in mandata | V
Termostato in mandata | V
Pompa | V
Misuratore di portata | X
Termometro | V
Manometro | X
Sfiato aria | V
Valvola in ritorno | V
Valvola RTL in ritorno | X
Mescolamento nella valvola di controllo | V
Valvola di intercettazione tra mandata e ritorno | X
Ispezione | CE

Dettagli tecnici

• Corpo del collettore in acciaio zincato con verniciatura epossidica
• Dotato di termometro, sfiato e dispositivo di sicurezza massimo
• Fornito di serie con pompa efficiente Grundfos A-Label (pressione costante)
• Valvole termostatiche di gruppo M30 x 1,5 compatibili con attuatori MAGNUM
• Connessioni gruppo adatte a Eurocone 3/4"
• Collegamento primario 1/2" (da 8 gruppi 3/4")
• Fornito con materiale di montaggio di serie
• Valvola predisposta termostaticamente e manopola termostatica con cappuccio di immersione
• Termometro bimetallico in immersione incluso
• Sfiato aria 1/2" e valvola a sfera 1/2" a 2 pezzi (blu)
• Inserti valvola LTV per collettore

Contenuto della confezione

• Rapporto di collaudo
• Istruzioni per l'installazione
• Certificato di garanzia
• Collettore MAGNUM Front Steel

Garanzia
MAGNUM Basic Steel: 5 anni per la scocca, 2 anni per gli accessori.

Caratteristiche / specifiche tecniche

• Materiale corpo: acciaio zincato con rivestimento epossidico
• Pompa standard: Grundfos A-Label, pressione costante
• Termometro: termometro bimetallico in immersione incluso
• Sfiato aria: 1/2"
• Connessioni gruppo: Eurocone 3/4"
• Valvole termostatiche gruppo: M30 x 1,5 (compatibili con attuatori MAGNUM)
• Collegamento primario: 1/2" (da 8 gruppi 3/4")
• Include materiale di montaggio e dispositivo di sicurezza
• Disponibile in configurazioni da 1 a 15 gruppi (vedi varianti)
