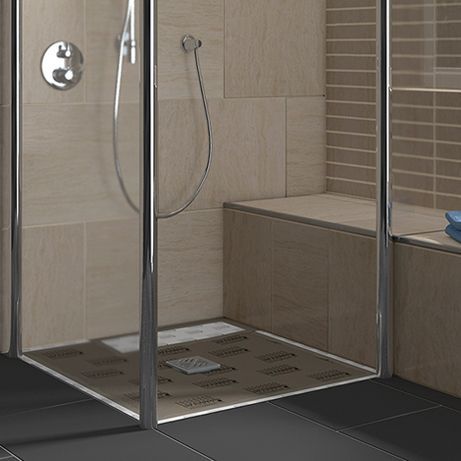

I modelli TUB-COMBI combinano un piatto doccia o elementi di scarico doccia con uno scarico orizzontale a pavimento, già integrato. L'elemento di supporto viene quindi omesso e il piatto doccia è particolarmente piatto.
TUB-COMBI MQ SET 300
scarico al centro
TUB-COMBI-S MQ
scarico al centro
TUB-COMBI-S ER
scarico decentrato
VASCA-COMBI S BOL
scarico in zona di pendenza al centro
Disponibile come TUB-COMBI MQ SET 300 con connettore DN 50 e TUB-COMBI-S con connettore DN 40.
Combinazione di piatto doccia e supporto per scarico orizzontale a pavimento (raccordo DN 40)
Anche per la sostituzione di vasche da bagno (TUB-COMBI-S BOL)
Sigillatura in fabbrica e pendenza prefabbricata (quattro lati)
Altezza del piatto doccia extrapiatto: 55/65 mm
Per costruzioni senza barriere
Secondo livello di drenaggio
Buona capacità di drenaggio: 0,8 l/s o 48 l/min
Ampia scelta di cornici per griglie a seconda dello spessore del rivestimento (piastrella + adesivo) del piatto doccia:
TUB RA-A con griglia standard: a partire da uno spessore del rivestimento di 9 mm
TUB RA-S con griglia standard: a partire da uno spessore di rivestimento di 14 mm
TUB-RA-DC/DM/DL/DV/DS/DF con griglia di design: a partire da uno spessore di copertura di 14 mm
TUB-RA-DF con copertura piastrellabile: a partire da uno spessore di copertura di 14 mm
1. Griglia standard
griglia standard o griglia di design
2. Telaio di montaggio della griglia
Taglio a misura
3. Elemento di base della doccia
Materiale di supporto in schiuma rigida con rivestimento in malta su entrambi i lati e tessuto in fibra di vetro, pendenza su 4 lati con sigillatura sul lato superiore
4. Rinforzo in plastica
Stabilità nella zona del tubo di scarico
5. Sistema di scarico a pavimento
con scarico orizzontale a pavimento DN 40 integrato e sigillato con sifone per odori
6. Manicotto di tenuta
200 x 800 mm
---
