In questo sistema di scarico a pavimento, diversi supporti per lo scarico a pavimento, verticali o orizzontali, possono essere combinati con otto varianti di griglia (compreso il telaio di montaggio della griglia).
Telaio di montaggio della griglia per supporto di scarico a pavimento DN 50 orizzontale (TUB-BA-W):
con griglia standard: TUB-RA-S
con griglia di design: TUB-RA-D...
con coperchio piastrellabile: TUB-RA-DV
Accorciabile, regolazione universale dell'altezza in base allo spessore del rivestimento
Capacità di drenaggio secondo DIN EN 1253 [l/s]:
TUB-BA-W, sifone per odori standard DN 50 orizzontale
con griglia standard TUB-RA-S: 1,0 l/s
con griglia di design TUB-RA-DA: 1,1 l/s
con griglia di progetto TUB-RA-DC: 1,2 l/s
con griglia di progetto TUB-RA-DM: 1,2 l/s
con griglia di progetto TUB-RA-DL: 1,1 l/s
con griglia di progetto TUB-RA-DV: 1,3 l/s
Spessore del rivestimento (piastrella e adesivo):
TUB-RA-S/DA/DC/DM/DL: per il piatto doccia: minimo 5 mm
TUB-RA-DV: per il piatto doccia: minimo 5 mm / per la copertura piastrellabile: 8 mm
Nota bene: l'installazione di un sifone per capelli (TUB-BAZ HS) può ridurre la capacità di scarico fino a 0,3 l/s.

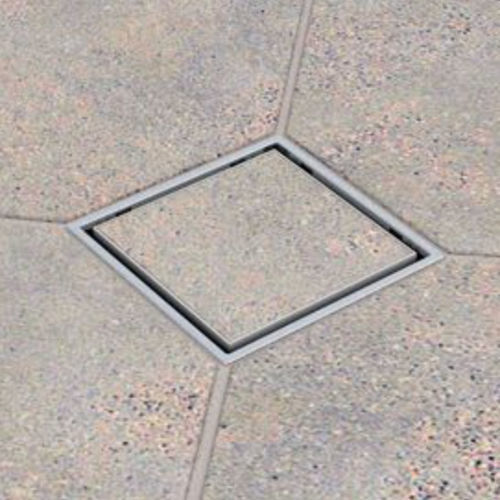

TUB-RA-S
Telaio di fissaggio della griglia in ABS e griglia standard in acciaio inox; regolazione universale dell'altezza in base allo spessore della piastrella
Telaio di montaggio della griglia con struttura scanalata: prima scanalatura per rivestimento a mosaico da 5 mm, altre scanalature ogni 3 mm circa
---
