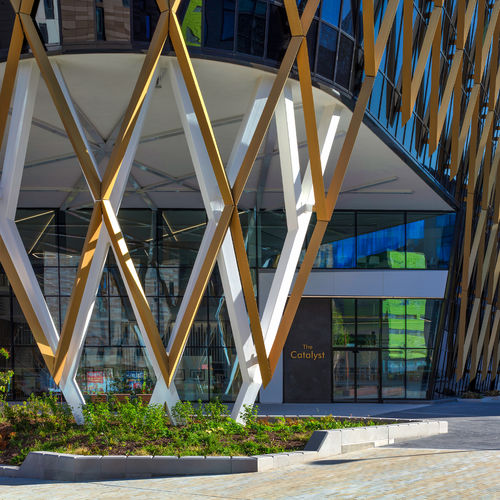

Frangisole in alluminio BESPOKE INFINITI® FIN SYSTEM

per facciataverticale

Levolux ha lavorato con GSS Architecture e Charles Henshaw & Sons per sviluppare il design concettuale in una soluzione pratica che potesse essere installata entro le tolleranze richieste per creare questa facciata prominente. Questo è stato possibile grazie all'esperienza di Levolux nel design, nell'ingegneria e nella fabbricazione e alla sua capacità di sviluppare il progetto in 3D con la modellazione BIM. La soluzione progettata comprendeva il sistema di pinne Levolux Infiniti che forma una grande trave triangolare. Poiché il profilo era troppo grande per essere prodotto in un'unica soluzione, sono state prodotte delle lamelle strutturali estruse in più parti che sono state agganciate per formare le travi. Il design personalizzato dell'estrusione ha permesso una connessione completamente nascosta sul retro dell'ottica, semplificando l'installazione e consentendo una tolleranza sufficiente per la complessa geometria dell'edificio. Levolux ha lavorato a stretto contatto con Charles Henshaw & Sons Ltd per coordinare l'installazione con il montaggio della soluzione di facciata. La staffa brevettata Triniti di Levolux ha permesso di fissare il sistema Infiniti alla struttura in modo termicamente corretto. L'aspetto diagrido richiedeva un giunto cruciforme ad ogni intersezione, il che comportava due tagli angolari ad ogni estremità di ogni sezione. La precisione di questi tagli poteva essere ottenuta solo tagliando il profilo dopo l'assemblaggio. Ciò ha richiesto a Levolux la produzione di maschere di taglio personalizzate, poiché gli angoli composti non erano adatti alla maggior parte delle attrezzature da taglio. CARATTERISTICHE DEL PRODOTTO Pannelli a pinna Infiniti su misura Estrusione in quattro pezzi della serie 900 291 mm x 229 mm forma triangolare da tre estrusioni Staffe Triniti Curtain Wall con connessione nascosta
