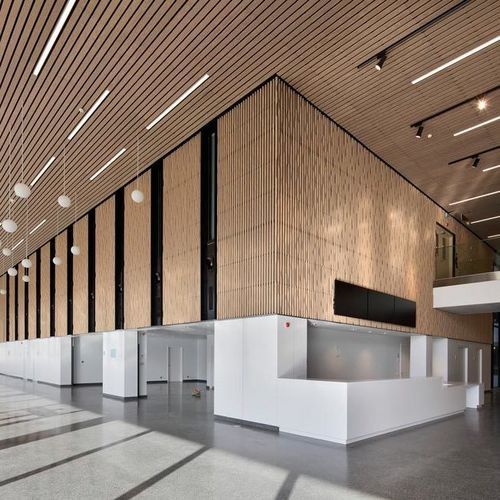

Pannello acustico per controsoffitto LINEA 9.2.1

in abetein legno massiccioin rovere

Breve descrizione
Pannello acustico a doghe in legno massiccio per controsoffitti, modello LINEA 9.2.1. Disponibile per griglia T24 o versione avvitata; diverse essenze e finiture disponibili.

Panoramica
Il LINEA 9.2.1 è un pannello di controsoffitto acustico in legno massiccio a doghe, progettato per sistemi di controsoffitto sospeso. Comprende doghe frontali con sistema di contro-doghe posteriori e può essere installato su griglia T24 a vista o avvitato su telai portanti. Disponibile in più specie legnose e finiture.

Caratteristiche principali

• Due opzioni di installazione: montaggio su griglia T24 o versione avvitata.
• Può essere avvitato su telai metallici o in legno.
• Sistema di contro-doghe posteriori con contro-doghe nere.
• Compatibile con riempimento acustico posteriore (lastre rigide in lana di roccia) — riempimento acustico non fornito da Laudescher.

Prestazioni acustiche

• Indice di assorbimento ponderato: αw = 0,30
• Classe di assorbimento: Classe D
• Dati misurati/calcolati secondo ISO 354 e ISO 11654 (testato con complemento acustico LR 20 mm su plenum E250 mm).

Finitura / Reazione al fuoco

• Classificazione al fuoco: Euroclasse B-s1,d0 o B-s2,d0 a seconda della specie legnosa e della finitura.
• Possibilità di conformità alla norma belga NBN 713.020.

Stabilità al fuoco (NBN 713.020)
LINEA 9.2.1 può essere adattato (riferimento LINEA 9.2.1 R) per fornire stabilità al fuoco di 30 minuti in conformità alla norma belga NBN 713.020.

Installazione

• Installazione su griglia T24 a vista o mediante avvitamento su telaio portante.
• Norme di installazione: conforme a EN 13964 e DTU 58-1.

Pannello posteriore

• Lastre acustiche rigide in lana di roccia (2,4 kg/m²) con rivestimento in velo nero (formato 600 x 600 mm; spessore 20 o 22 mm).
• Le lastre acustiche posteriori non sono fornite da Laudescher.

Legni e finiture

• Specie legnose: abete argenteo (varianti Douglas/abete), pino, rovere.
• Finiture: finitura ardesia, finiture verniciate (vernice trasparente, white wash, wash soft) e finiture wax color (es.: Bianco, Rovere bianco, Douglas, Rovere, Miele, Mogano, Ciliegio, Cioccolato, Grigio, Wengé, Nero, Verde).
• Finitura contro-doghe: disponibile in wax color (es.: Nero).

Download / Certificati
Scheda prodotto, certificato acustico, carta colori e documenti di conformità/certificazione antincendio disponibili per LINEA 9.2.1.

Tabella tecnica
Dimensioni pannello: 2495 x 600 mm (solo avvitato); 1880 x 600 mm; 1265 x 600 mm
Sezione doga: 90 mm (faccia) x 20 mm (altezza)
Spaziatura fra doghe: 10 mm
Passo fra doghe: 100 mm
Contro-doghe nere: 34 x 45 mm
Spessore totale: 60 mm
Specie legnose: abete argenteo, pino, rovere
Densità areica (abete argenteo): 11,7 kg/m²
Densità areica (pino): 14,3 kg/m²
Densità areica (rovere): 16,8 kg/m²
Percentuale di apertura: 10%

Specifiche tecniche

• Modello: LINEA 9.2.1
• Tipologia: pannello acustico a doghe in legno massiccio per controsoffitto sospeso
• Dimensioni disponibili: 2495 x 600 mm (versione avvitata); 1880 x 600 mm; 1265 x 600 mm
• Sezione doga: 90 x 20 mm (faccia x altezza)
• Spaziatura doghe: 10 mm; passo: 100 mm
• Contro-doghe posteriori: 34 x 45 mm (nere)
• Spessore totale: 60 mm
• Specie: abete argenteo, pino, rovere
• Densità areica: abete 11,7 kg/m²; pino 14,3 kg/m²; rovere 16,8 kg/m²
• Apertura: 10%
• Acustica: αw = 0,30 (Classe D)
• Fuoco: Euroclasse B-s1,d0 o B-s2,d0 a seconda di legno/finizione; opzione LINEA 9.2.1 R per SF 30 min (NBN 713.020)
• Norme di installazione: EN 13964, DTU 58-1
