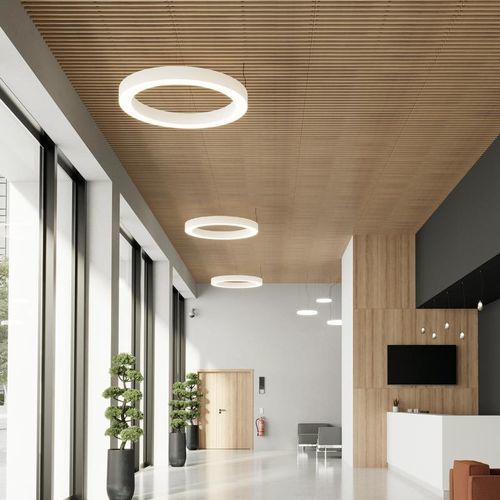

Pannello acustico per controsoffitto LAŌ 4.2.4

in douglasin legno massiccioin rovere

Descrizione breve
Pannello acustico in legno massiccio progettato per controsoffitti con struttura standard T24. Pannelli rimovibili per manutenzione; adatto a progetti commerciali e istituzionali con requisito di assorbimento Classe A.

Un soffitto in legno

• Sistema rapido e semplice per installazione e rimozione
• Installabile da un unico operatore

Piastra / Struttura
Pannello 1199 x 600 mm progettato per struttura standard T24 con modulo di 1200 mm.

Struttura invisibile
L'assemblaggio nasconde la struttura e garantisce un allineamento preciso dei pannelli. L'installazione avviene su struttura T24 nera con carico uniforme massimo di 13,5 kg/m2, distribuito in conformità alle norme applicabili e alle buone pratiche. Laudescher non fornisce tutti gli elementi strutturali.

Installazione
Il sistema brevettato consente l'installazione dal basso senza acceso al plenum. Il sistema permette l'aggiunta di pannelli acustici standard (non inclusi); sequenza consigliata: installare prima l'isolamento, quindi fissare i pannelli Laō in un unico rapido gesto.

Pannelli rimovibili
I pannelli Laō sono rimovibili per facilitare manutenzione e accesso.

Ampia scelta di modelli e finiture

• 6 finiture in pino finger-jointed e 1 finitura in pino massiccio
• 6 modelli a doghe bordate e 6 modelli a doghe piane

Dimensioni e geometria delle doghe
Dimensioni pannello: 1199 x 600 mm
Sezione doga: 20 mm (faccia) x 42 mm (altezza)
Spaziatura doghe: 44 mm
Distanza centro-centro delle doghe: 86 mm
Controdoghe posteriori bordo nero: 20 mm (faccia) x 42 mm (altezza)
Controdoghe posteriori centrali nere: 20 mm (faccia) x 28 mm (altezza)
Spessore totale: 52 mm
Massa superficiale (pino): 7.20 kg/m2
Apertura: 51 %

Prestazioni acustiche
Indice di assorbimento ponderato: αw = 0.90* (Classe di assorbimento A). I dati acustici (αp, αw, classe di assorbimento) sono calcolati conformemente a ISO 11654 (Laō + complemento acustico LR 20 mm su plenum E316 mm). Assorbimento misurato secondo ISO 354.

Finitura / Reazione al fuoco
A seconda della finitura: Euroclass B-s1,d0 o B-s2,d0.

Sistema di fissaggio
Installazione su struttura T24. Conformità a NF EN 13964 e DTU 58-1.

Superficie posteriore
Pannelli in lana minerale acustica rivestiti con velo nero (formato 600 x 600 mm; spessori 20 o 22 mm) — rivestimento 2.4 Kg/m2. Non forniti da Laudescher.

Indicatori ambientali

• Fase di produzione (pino finger-jointed): -6.17 kg CO2 eq/m2
• Componente IC (pino finger-jointed): -0.43 kg CO2 eq/m2

Legno e finitura

• Doghe in pino finger-jointed: finitura vernice ritardante di fiamma Euroclass B-s2,d0 con vernice protettiva
• Finiture disponibili (esempi): Natural, Douglas, Oak, White oak, Honey, White
• Doga in pino massiccio naturale: trattamento ignifugo in autoclave Euroclass B-s1,d0

Caratteristiche / specifiche tecniche

• Modello: Laō 4.2.4
• Formato pannello: 1199 x 600 mm (per struttura T24)
• Sezione doga: 20 x 42 mm (faccia x altezza)
• Spaziatura doghe: 44 mm; distanza centro: 86 mm
• Spessore totale: 52 mm
• Massa superficiale (pino): 7.20 kg/m2
• Apertura: 51 %
• Carico uniforme massimo su struttura T24: 13.5 kg/m2
• Acustica: αw = 0.90 (Classe A) — test secondo ISO 354 / ISO 11654
• Classificazione fuoco: Euroclass B-s1,d0 o B-s2,d0 a seconda della finitura
• Installazione: sistema brevettato che consente l'installazione dal basso; installazione su struttura T24 secondo NF EN 13964 e DTU 58-1
• Pannelli rimovibili per manutenzione
• Pannelli acustici complementari e alcuni elementi strutturali non forniti
• Finiture disponibili: pino finger-jointed (6 finiture), 1 finitura pino massiccio; varianti di modelli di doghe (bordate e piane)
